Расположение датчика давления масла на двигателе Камминз 3.8 в ПАЗ Вектор Next

Исправная система смазки – основа долговечности двигателя камминз 3.8, устанавливаемого на автобусы ПАЗ Вектор Next. Контроль за давлением масла в этой системе осуществляет датчик давления масла (ДДМ). Если на панели приборов загорелась аварийная лампа или вы заметили другие симптомы, первое, что нужно сделать – найти и проверить этот датчик. Его расположение на двигателе стандартно, но доступ к нему в тесном моторном отсеке автобуса может иметь свои нюансы.

Точное расположение на двигателе

На двигателе Cummins ISF 3.8 датчик давления масла имеет четко определенное место установки, которое не зависит от модели автомобиля (Валдай, ГАЗон или ПАЗ Вектор).

Основные ориентиры:

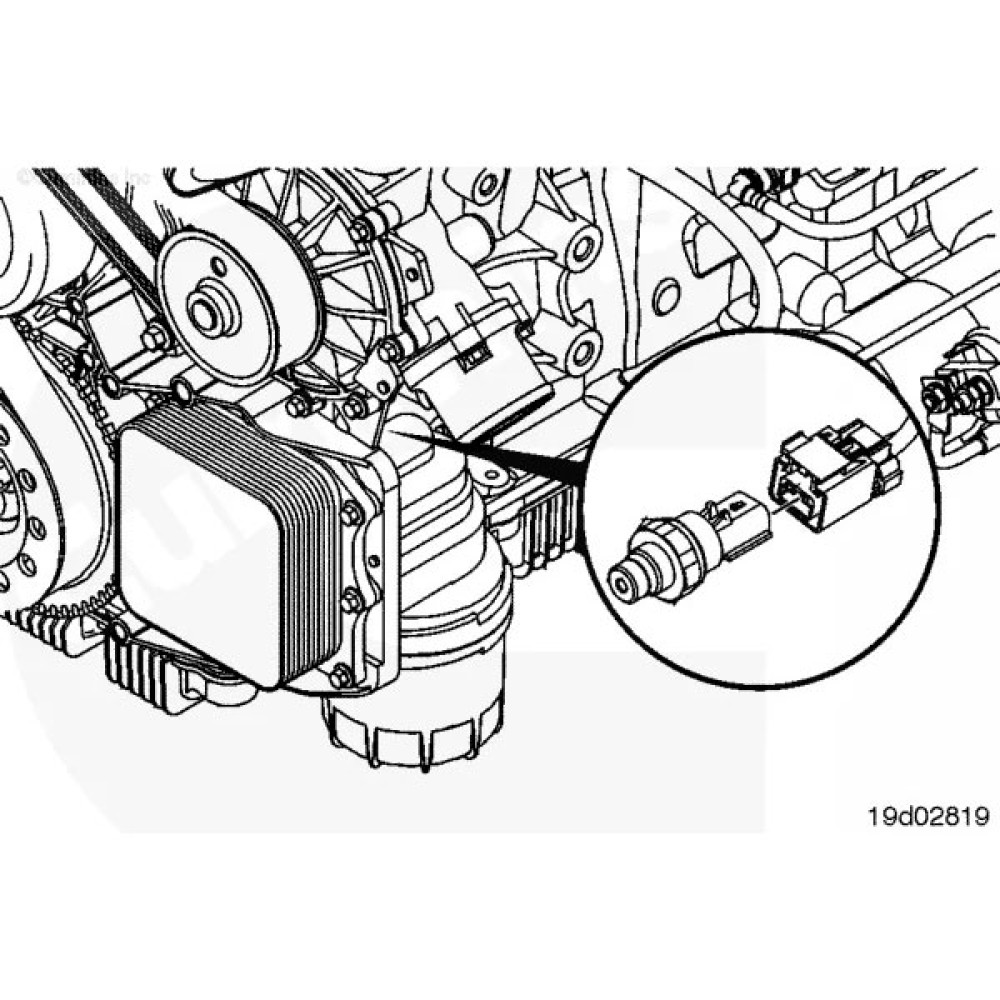

• Сторона двигателя: Датчик расположен на левой стороне двигателя (по ходу движения автомобиля, со стороны водителя). Это если стоять лицом к кабине (переду автобуса).
• Часть блока: Он установлен в задней части блока цилиндров, ближе к стыку с коробкой передач.
• Относительно других узлов: Находится практически над масляным фильтром (или чуть сзади-сбоку от него). Это один из самых надежных ориентиров. Сам фильтр хорошо виден и легко узнаваем.
• Внешний вид: Датчик представляет собой латунный или стальной цилиндрический корпус с резьбой (обычно на 1/8” или M10x1), из которого выходит электрический разъем с одним или тремя контактами (в зависимости от типа датчика – простой аварийный или аварийный + аналоговый).

Датчик вкручен непосредственно в магистраль системы смазки, которая идет от масляного насоса, что позволяет ему снимать точные показания.

Как получить к нему доступ в моторном отсеке автобуса

В ПАЗ Вектор Next моторный отсек расположен в задней части автобуса и достаточно компактен. Для удобной работы с датчиком давления масла может потребоваться обеспечить себе пространство.

Рекомендуемый порядок действий для доступа:

1. Откройте заднюю крышку моторного отсека.
2. Осмотрите пространство слева от двигателя. Вам нужно найти масляный фильтр. Над ним или рядом с ним вы увидите искомый датчик с проводами.
3. Если доступ затруднен из-за навесного оборудования, патрубков или элементов рамы, может потребоваться:
   • Снять корпус воздушного фильтра (или сам фильтр в сборе), который часто расположен слева и может перекрывать обзор и подход.
   • Аккуратно отодвинуть или снять некоторые пластиковые защитные кожухи или декоративные накладки.
   • Использовать удлинители и кардан для ключа, так как пространство для маневра ограничено.
4. Очистите область вокруг датчика от грязи и масла ветошью, чтобы при откручивании мусор не попал в масляную систему.

После этих манипуляций вы должны получить прямой визуальный и физический доступ к датчику для его проверки или замены.

Признаки неисправности датчика или низкого давления

Стоит различать неисправность самого датчика и реальное падение давления масла в системе. Симптомы могут быть схожими:

1. Горящая или мигающая лампа аварийного давления масла на приборной панели при работающем двигателе. Это главный сигнал.
2. Лампа не гаснет после запуска двигателя (в норме она должна потухнуть через 1-3 секунды после запуска).
3. Стрелка указателя давления масла (если есть) показывает ноль или неадекватные значения.
4. Сигнал «CHECK ENGINE» и запись в памяти ЭБУ соответствующих ошибок, связанных с давлением масла.

Как отличить? Самый надежный способ – проверить давление механическим манометром. Подключите его вместо штатного датчика (через переходник) и заведите двигатель. Если давление в норме (1.5-4.5 бар в зависимости от оборотов), а лампа горит – виноват датчик или его проводка. Если давление низкое или отсутствует – проблема в системе смазки (насос, засор, износ). Подробная инструкция по проверке в материале Проверка давления масла Камминз 3.8.

Как проверить датчик давления масла

Простейшую проверку можно выполнить мультиметром.

Для простого аварийного датчика (одноконтактный, на массу):

1. Снимите разъем с датчика.
2. Включите зажигание. Лампа давления масла на панели должна гореть.
3. Закорачивайте провод от разъема на массу двигателя (например, отверткой). Если лампа при этом горит – проводка и панель исправны. Если при замыкании лампа не горит – проблема в проводке или лампе.
4. Проверьте сам датчик. В выкрученном состоянии его контакт не должен быть замкнут на корпус (сопротивление бесконечность). При легком нажатии на мембрану датчика тонкой отверткой контакт должен замыкаться с корпусом (сопротивление ≈ 0 Ом). Если нет – датчик неисправен.

Для комбинированного датчика (давление + температура или аналоговый сигнал) проверка сложнее и требует знания выходных параметров. Чаще всего его просто меняют на заведомо исправный для проверки.

Также всегда проверяйте состояние разъема и проводов на предмет окисления или обрыва.

Инструкция по замене датчика на ПАЗ Вектор

1. Подготовка. Заглушите двигатель, отключите минусовую клемму аккумулятора. Обеспечьте доступ к датчику, как описано выше.
2. Отсоединение. Нажмите на фиксатор и отсоедините электрический разъем от датчика.
3. Демонтаж. Используя ключ на 24 мм (или на 27 мм, в зависимости от модели датчика), аккуратно открутите датчик против часовой стрелки. Будьте готовы к небольшой утечке масла – подставьте небольшую емкость или накройте тряпкой место под датчиком.
4. Установка нового. Убедитесь, что резьба на новом датчике и в посадочном отверстии чистая. Можно нанести немного моторного масла на резьбу нового датчика для легкой затяжки и предотвращения задиров.
   • Важно! Не путайте датчик давления масла с датчиком температуры масла, который может стоять рядом. Они часто похожи, но имеют разные маркировки и разъемы. Новый датчик должен быть идентичен старому.
5. Затяжка. Вкрутите новый датчик от руки, а затем дотяните ключом. Не требуется чрезмерное усилие – обычно достаточно момента 15-25 Н·м. Сильная затяжка может повредить резьбу в алюминиевом блоке или корпус датчика.
6. Завершение. Подсоедините разъем, установите на место все снятые для доступа элементы (воздушный фильтр, кожухи). Подключите аккумулятор.
7. Проверка. Заведите двигатель. Аварийная лампа должна погаснуть через несколько секунд после запуска. Проверьте место установки на предмет утечек масла.

Если после замены датчика лампа продолжает гореть, причина кроется в проводке или, что серьезнее, в реальном низком давлении масла в системе. В этом случае требуется углубленная диагностика с помощью механического манометра. Возможные причины и методы поиска описаны в статье почему после капремонта нет давления масла.

Итог: не игнорируйте сигналы системы

Вы правильно делаете, что разбираетесь в расположении и принципах работы важных датчиков вашего двигателя камминз 3.8 в ПАЗ Вектор. Датчик давления масла – ваш главный сторожевой сигнал о здоровье системы смазки. Найдя его над масляным фильтром на левой стороне блока, вы сможете оперативно отреагировать на проблему. Помните: даже если виноват всего лишь неисправный датчик, его замена – это минутное дело по сравнению с последствиями реального масляного голодания двигателя. Своевременная проверка и замена сохранят ресурс мотора и обеспечат безопасную перевозку пассажиров.
