Назначение и виды клапанов на турбокомпрессоре двигателя Cummins ISF 3.8
Турбокомпрессор на двигателе камминз 3.8 – это не просто механическая «улитка». Это интеллектуальный узел, управляемый и защищаемый системой клапанов. На корпусе или в непосредственной близости от турбины можно увидеть один или несколько клапанов с пневматическими или электрическими приводами. Понимание их назначения – ключ к диагностике таких проблем, как недостаток или избыток наддува, «тупость» двигателя на низах или характерный звук «пшика» при сбросе газа.
Для чего нужен клапан на турбине Камминз 3.8?
На турбокомпрессоре устанавливаются клапаны для регулировки и защиты. Основной – это актуатор (вестгейт), который управляет давлением наддува, открываясь и отводя часть выхлопных газов мимо турбинного колеса, чтобы не допустить его избыточной раскрутки. Также может присутствовать клапан сброса давления (блоу-офф или байпас), который сбрасывает избыточный воздух из впускного тракта при резком закрытии дросселя, защищая турбину и интеркулер от помпажа.
Актуатор (вестгейт): главный регулятор давления наддува
Это самый важный клапан, непосредственно влияющий на производительность турбокомпрессора. На Cummins ISF 3.8 обычно используется вакуумный актуатор (пневмопривод).

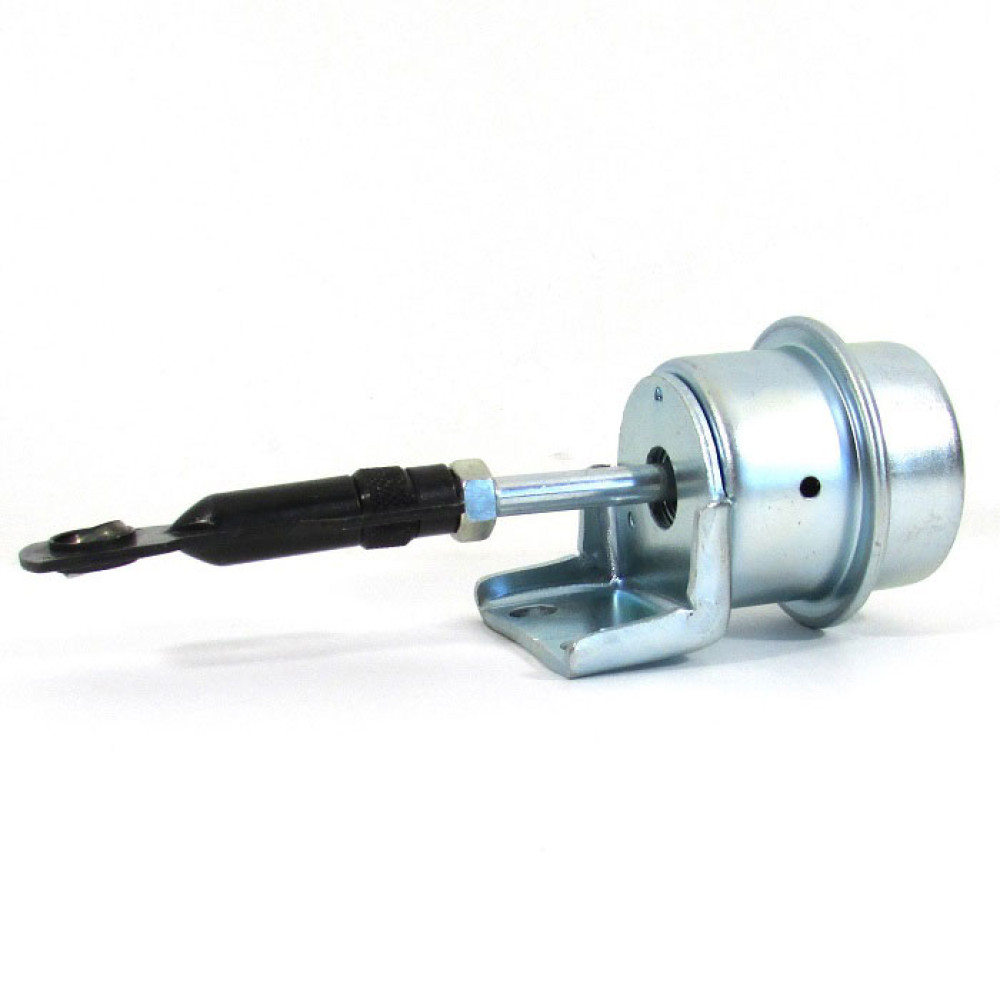

Его расположение и устройство: Актуатор установлен на корпусе турбины (улитки горячей части) и механически соединен с заслонкой (вестгейтом) внутри этого корпуса. Состоит из герметичной камеры с диафрагмой, штока и возвратной пружины. К камере подведен вакуумный шланг.
Принцип работы и назначение:
- При низких оборотах и небольшой нагрузке давление наддува мало. Вакуум на актуаторе отсутствует или мал, и мощная пружина удерживает заслонку вестгейта закрытой. Весь поток выхлопных газов проходит через турбинное колесо, раскручивая его.
- При росте оборотов и нагрузки давление наддува увеличивается. Электронный блок управления (ЭБУ) через вакуумный клапан начинает подавать на актуатор разрежение (вакуум).
- Вакуум преодолевает сопротивление пружины, диафрагма втягивается и через шток приоткрывает заслонку вестгейта.
- Часть выхлопных газов теперь идет в обход турбинного колеса, напрямую в выхлопную систему. Это ограничивает скорость вращения турбины и, соответственно, давление наддува, не допуская его чрезмерного роста.
Таким образом, основная функция актуатора – это точное регулирование давления наддува в соответствии с требованиями ЭБУ. Он защищает двигатель и саму турбину от превышения давления, а также помогает снизить «турбояму» на низких оборотах, удерживая заслонку закрытой для быстрой раскрутки.
Клапан сброса избыточного давления (блоу-офф / компрессорный байпас)
Этот клапан работает на стороне компрессора (холодной части) турбины и выполняет защитную функцию.
Зачем он нужен: Представьте ситуацию: двигатель работает под нагрузкой, турбина нагнетает воздух во впускной тракт. Водитель резко отпускает педаль газа. Дроссельная заслонка (или ее эквивалент в дизеле) мгновенно закрывается, перекрывая путь воздуху. Но турбина по инерции еще вращается и продолжает нагнетать воздух в закрытый тракт. Это создает ударную волну (помпаж), которая может повредить лопатки компрессора, интеркулер и патрубки.
Как работает блоу-офф (Blow-Off Valve, BOV) или байпас (Bypass Valve):
- Блоу-офф (атмосферный): При резком падении давления во впускном коллекторе (после закрытия дросселя) клапан открывается и сбрасывает избыточный воздух в атмосферу, что сопровождается характерным звуком «пшик». На многих штатных дизельных двигателях, включая ISF 3.8, он может отсутствовать.
- Байпас (рециркуляционный): Более распространенный на серийных автомобилях вариант. Он также открывается при падении давления, но перенаправляет избыточный воздух обратно на вход в турбокомпрессор (перед компрессорным колесом). Это бесшумно и эффективно защищает турбину.
Основная задача этого клапана – защита турбокомпрессора от помпажа и продление его ресурса.
Другие клапаны в системе турбонаддува
Помимо клапанов на самой турбине, в общую систему управления наддувом входят:
- Вакуумный клапан управления (соленоид). Это исполнительное устройство, расположенное отдельно от турбины (часто на стенке моторного отсека). Оно получает электрический сигнал от ЭБУ и дозировано подает/сбрасывает вакуум на актуатор турбины. Его неисправность (заклинивание, обрыв) напрямую влияет на работу актуатора.
- Клапан ограничения давления (Overboost Protection). На некоторых системах может присутствовать аварийный механический или электромагнитный клапан, страхуя электронику, принудительно сбрасывающий наддув при достижении критического давления.
Работу всей этой системы контролирует датчик абсолютного давления MAP во впускном коллекторе (где находится датчик давления турбины), предоставляющий ЭБУ данные для принятия решений.
Как неисправность клапана влияет на работу двигателя
Отказ любого из этих клапанов приводит к характерным симптомам:
| Неисправный узел | Тип неисправности | Симптомы и последствия для двигателя |
|---|---|---|
| Актуатор (вестгейт) | Заклинил в открытом положении | Низкое давление наддува («турбина не дует»). Потеря мощности, вялый разгон, возможен черный дым из-за нехватки воздуха для сгорания топлива. |
| Актуатор (вестгейт) | Заклинил в закрытом положении | Высокое давление наддува («передув»). ЭБУ может уйти в аварийный режим, ограничивая подачу топлива (потеря мощности). Долговременно – риск повреждения прокладок, патрубков, самого двигателя от перегрузки. |
| Актуатор (вестгейт) | Подсос/обрыв вакуумного шланга, неисправность вакуумного клапана | Неконтролируемое давление наддува, обычно низкое. Нестабильная работа, рывки. |
| Клапан сброса (блоу-офф/байпас) | Заклинил в закрытом положении | При резком сбросе газа – хлопки во впуске, нагрузка на подшипники и лопатки турбины, повышенный износ. Может ощущаться как рывок или «торможение двигателем» при отпускании педали. |
| Клапан сброса (блоу-офф/байпас) | Заклинил в открытом положении или имеет утечку | Подсос неучтенного воздуха или постоянная утечка наддува. Приводит к нехватке давления наддува под нагрузкой, потере мощности, возможным ошибкам по обедненной смеси. |
Более подробно о симптомах неисправности турбины в целом читайте в статье симптомы неисправности турбины Cummins ISF 3.8.
Диагностика и обслуживание клапанов турбины
Проверку можно провести частично своими силами.
1. Визуальный осмотр и проверка механической части:
- Осмотрите вакуумные шланги, идущие к актуатору и клапану управления, на предмет трещин, расслоений, потертостей.
- Проверьте ход штока актуатора вручную (при неработающем двигателе). Он должен двигаться без заеданий и возвращаться в исходное положение под действием пружины. Слишком легкий ход может указывать на обрыв диафрагмы.
- Проверьте люфт в соединении штока с заслонкой вестгейта.
2. Проверка вакуумной системы:
- Запустите двигатель. Отсоедините вакуумный шланг от актуатора. К нему должен подходить вакуум (можно почувствовать пальцем, шланг «присосет» к пальцу).
- С помощью ручного вакуумного насоса (можно использовать медицинский шприц с обратным клапаном) создайте разрежение на актуаторе. Шток должен плавно втянуться и оставаться в этом положении, пока вы удерживаете вакуум. Если шток не движется или вакуум не держится – актуатор неисправен (порвана диафрагма).
3. Проверка с помощью диагностического сканера: Самый точный метод. Сканер позволяет:
- Считать ошибки, связанные с системой наддува.
- В реальном времени наблюдать за заданным (целевым) и фактическим давлением наддува (параметры MAP).
- Активировать вакуумный клапан управления (соленоид) через функции активного тестирования и наблюдать за изменением давления. Если давление не меняется при включении/выключении клапана – проблема в цепи управления или механике актуатора.
Обслуживание: В основном сводится к поддержанию чистоты и целостности вакуумных магистралей. Сам актуатор и клапан сброса – необслуживаемые узлы. При их неисправности требуется замена. Используйте только качественные запчасти для ремонта.
Итог: клапаны – мозги и защита турбины
Теперь вы понимаете, что клапаны на турбокомпрессоре вашего двигателя камминз 3.8 – это не просто придатки, а полноценные органы управления и защиты. Актуатор тонко регулирует давление, раскрывая потенциал мотора, а клапан сброса оберегает турбину от разрушительных нагрузок. Следите за состоянием вакуумных шлангов и при появлении симптомов неправильного наддува начните диагностику именно с проверки этих узлов. Это поможет сохранить и турбину, и двигатель в отличном состоянии на долгие километры.
Запчасти в фокусе
В статье подробно разобраны следующие компоненты системы турбонаддува:
- Актуатор турбокомпрессора (вестгейт, вакуумный привод)
- Клапан сброса избыточного давления (блоу-офф / байпас)
- Вакуумный клапан управления (соленоид)
- Вакуумные шланги и магистрали
- Турбокомпрессор в сборе
