Датчик давления масла 4076930 на Cummins ISF 3.8: симптомы поломки, проверка и инструкция по замене

Исправная система смазки — основа долголетия любого двигателя Камминз 3.8. Контролирует её ключевой параметр — давление масла — небольшой, но критически важный элемент: датчик с каталожным номером 4076930. Его отказ не просто зажигает тревожную лампу на панели, но и лишает вас объективной информации о состоянии мотора, что может привести к тяжёлым последствиям.

Умение вовремя распознать симптомы неисправности этого датчика, провести простую проверку и самостоятельно выполнить замену сэкономит время, деньги и убережёт от риска повреждения дорогостоящих запчастей двигателя.

Роль и место датчика 4076930 в системе двигателя

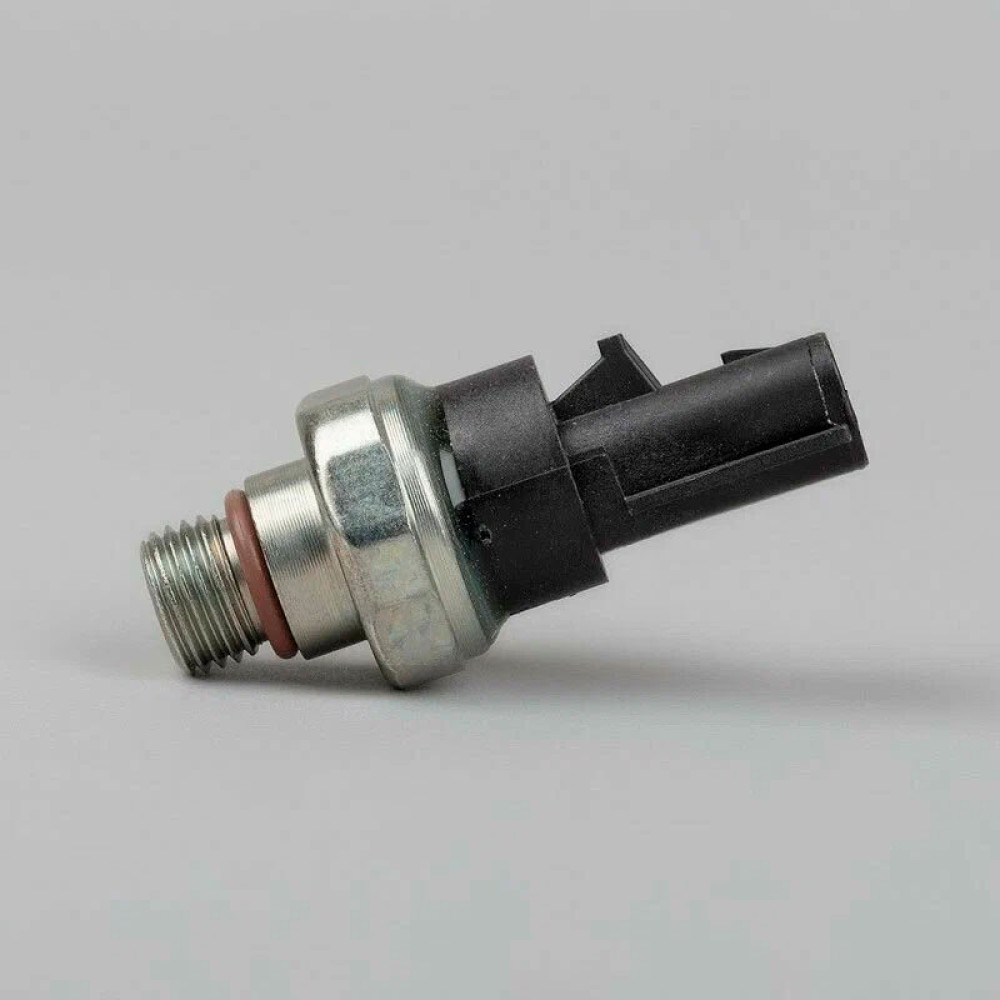

Датчик давления масла 4076930 на Cummins ISF 3.8 — это аварийный сигнализатор, а не измеритель. В отличие от аналоговых датчиков, показывающих точное значение в барах, этот элемент работает по принципу «норма/авария». Внутри него находится мембрана, которая при достижении критически низкого давления масла (обычно около 0.7-1.0 бара) замыкает электрическую цепь на массу.

Это замыкание включает красную лампу-пиктограмму маслёнки на приборной панели. Таким образом, его главная задача — предупредить водителя о том, что давление в системе упало до опасного уровня, при котором возможен масляное голодание и быстрый износ коренных и шатунных вкладышей (проверка коленвала и подбор вкладышей), распредвала и других трущихся пар.

Расположен он, как правило, на главной масляной магистрали. Часто его можно найти на передней крышке двигателя (снятие и установка передней крышки двигателя) или в районе масляного фильтра. Точное место зависит от модели автомобиля (ГАЗон Next, Валдай, ПАЗ), но принцип работы и симптомы везде одинаковы.

Признаки неисправности датчика давления масла

Отказ датчика может проявляться по-разному, и важно отличать эти признаки от реальных проблем с давлением масла в двигателе.

Ложная тревога: лампа давления масла горит постоянно или моргает

Самый частый симптом. Лампа загорается на холостых оборотах, при прогреве или постоянно, даже когда вы знаете, что уровень масла в норме и двигатель работает ровно. При этом повышение оборотов может на время гасить лампу (из-за роста давления), что ещё больше сбивает с толку. Первое действие в таком случае — не паниковать, а проверить уровень и состояние масла механическим щупом.

Лампа не горит вообще, даже при включении зажигания

Обратная, но более опасная ситуация. Перед запуском мотора при включении зажигания контрольная лампа давления масла должна кратковременно загореться (проходит самодиагностику панели приборов). Если этого не происходит — возможно, неисправен сам датчик, перегорел предохранитель, есть обрыв в цепи или проблемы с панелью приборов. В этом случае вы остаётесь без важнейшего аварийного сигнала.

Лампа горит в случайные моменты, часто на холостом ходу

Такое «моргание» может указывать на износ внутренней мембраны датчика или на плохой контакт в его разъёме. Также это возможный признак начинающихся проблем с масляным насосом или засорением маслоприёмника, поэтому подобный симптом требует самой тщательной проверки.

Как проверить датчик давления масла мультиметром

Прежде чем бежать за новым датчиком, стоит убедиться, что проблема именно в нём. Для этого подойдёт простой мультиметр.

1. Визуальный осмотр и проверка контактов. Отсоедините разъём от датчика. Осмотрите контакты на датчике и в колодке на предмет окислов, коррозии или повреждений. Пошевелите проводку — иногда обрыв бывает скрытым.
2. Проверка датчика в состоянии «нормального давления». Датчик выкручивать не обязательно. Отключите разъём и переведите мультиметр в режим измерения сопротивления (Омы). Подсоедините один щуп к центральному контакту датчика, а второй — к его металлическому корпусу (масса). Сопротивление должно быть очень высоким, в идеале — показывать обрыв (бесконечность). Это означает, что при нормальном давлении (которое сейчас отсутствует, так как двигатель не работает) цепь разомкнута.
3. Проверка цепи управления лампой. Чтобы исключить проблемы с проводкой, можно проверить саму цепь. При выключенном зажигании и отсоединённом датчике прозвоните провод, идущий от разъёма к панели приборов. Он должен иметь низкое сопротивление. Также проверьте, приходит ли на этот провод «масса» при замыкании его на корпус (при включенном зажигании должна загореться лампа).
4. Проверка механическим манометром (самый точный метод). Если есть сомнения и в датчике, и в системе, необходимо выкрутить датчик и вместо него вкрутить механический манометр. Запустите двигатель и замерьте реальное давление масла на разных оборотах. Нормы для Cummins ISF 3.8: на холостом ходу — не менее 1 бара, на рабочих оборотах — 3.5-4.5 бара. Если давление в норме, а штатная лампа горит — датчик неисправен.

Пошаговая инструкция по замене датчика

Если проверка подтвердила неисправность датчика 4076930, замена его довольно проста и под силу большинству автовладельцев.

Что понадобится: новый датчик давления масла (оригинальный Cummins 4076930 или качественный аналог), ключ на 24 мм (обычно) или торцевая головка с воротком, чистая ветошь, уплотнительная лента-фум или герметик для резьбы (не всегда обязательно, проверьте рекомендации производителя), ёмкость для слива небольшого количества масла (на всякий случай).

1. Подготовка. Дайте двигателю остыть. Отсоедините минусовую клемму аккумулятора для безопасности. Очистите ветошью область вокруг датчика от грязи, чтобы она не попала в масляную систему при откручивании.
2. Отсоединение электрического разъёма. Нажмите на фиксатор и аккуратно отсоедините колодку проводов от датчика.
3. Выкручивание старого датчика. Используя ключ на 24 мм (точный размер уточните по месту), аккуратно выкрутите датчик. Будьте готовы к тому, что из отверстия вытечет небольшое количество моторного масла (50-100 мл). Подставьте тряпку или небольшую ёмкость.
4. Подготовка и установка нового датчика. Проверьте наличие и состояние уплотнительного кольца на новом датчике. Резьбу можно слегка смазать чистым моторным маслом. Аккуратно вкрутите новый датчик 4076930 от руки, чтобы не сорвать резьбу, а затем дотяните ключом. Не требуется чрезмерных усилий — затяжка от руки с умеренным подтягиванием ключом обычно достаточна.
5. Завершение работ. Подсоедините электрический разъём до щелчка фиксатора. Протрите место установки от остатков масла. Подсоедините клемму аккумулятора.
6. Проверка. Включите зажигание — контрольная лампа давления масла должна загореться. Запустите двигатель — через 1-2 секунды после запуска лампа должна погаснуть и больше не загораться на любых режимах работы. Проверьте место установки на предмет подтеканий в течение первых минут работы.

Важно: не игнорируйте сигнал

Замена неисправного датчика давления масла — простая и недорогая операция. Однако помните: если после замены лампа давления снова загорается, это уже не «глюк датчика», а серьёзный сигнал от двигателя. В таком случае необходимо срочно выполнить полноценную проверку давления масла механическим манометром, чтобы исключить реальные проблемы: износ масляного насоса, засорение фильтра, критический износ вкладышей или неправильную вязкость масла (причины большого давления масла). Ваша внимательность к таким «мелочам», как сигнальная лампа, — лучшая страховка от капитального ремонта. Правильно делаете, что разбираетесь в работе каждой системы своего Камминз.
