Сколько сальников на коленчатом валу двигателя Cummins ISF 3.8 и где они находятся
Коленчатый вал — сердце двигателя, которое крутится в масляной ванне. Чтобы масло оставалось внутри блока и не вытекало наружу, инженеры предусмотрели уплотнения на обоих концах вала. Вопрос "сколько сальников на коренном валу" звучит часто, особенно когда появляются масляные подтеки на стыке двигателя и коробки или спереди возле шкива. В этой статье расскажу, сколько их на самом деле, какие артикулы искать и чем отличаются передний и задний сальники на двигателе камминз 3.8.
Сколько сальников на коленвале Камминз 3.8?
На двигателе Cummins ISF 3.8 установлено два сальника коленчатого вала: передний (со стороны шкива) и задний (со стороны маховика). Третьего не дано — конструкция классическая для рядных четырехцилиндровых моторов.
Два сальника — классика жанра

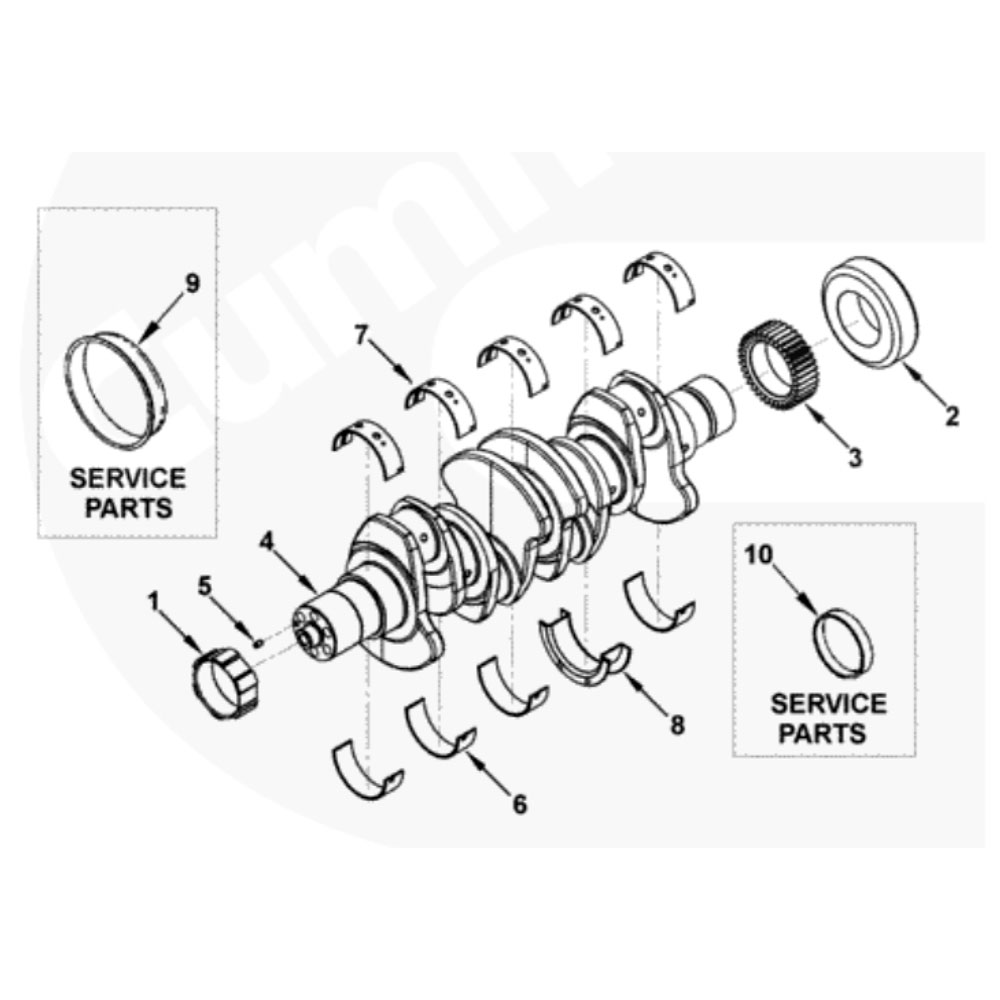

Коленчатый вал в любом двигателе внутреннего сгорания имеет два выхода из блока цилиндров: передний (носок) для крепления шкива привода навесного оборудования и задний (хвостовик) для крепления маховика. Оба выхода нужно герметизировать, иначе масло будет вытекать наружу. На Камминз 3.8 эта задача решается двумя независимыми уплотнениями.
Никаких промежуточных сальников внутри блока нет — там масло удерживается самими вкладышами и масляными каналами. Так что если вам говорят про "сальник в середине коленвала", не верьте: это миф. Только два: передний и задний.
Передний сальник: доступный и частый гость
Передний сальник коленвала стоит в передней крышке двигателя, там же, где расположен масляный насос и привод ГРМ. Он уплотняет носок коленвала, на который надевается шкив коленчатого вала (демпфер).
Оригинальный артикул переднего сальника — 4890832. Размеры: 70×100×12,5 мм. Это уплотнение закрытого типа с усиленной рабочей кромкой. Встречаются также кросс-номера: 3955214, 5319364, 5338295, 540069.
Передний сальник страдает чаще заднего по нескольким причинам:
- Вибрации от шкива. Если демпфер изношен (резина расслоилась), биение передается на сальник, и он быстро выходит из строя.
- Грязное масло. Абразивные частицы в масле работают как наждак, протачивая канавку на валу и уничтожая кромку сальника [citation:2].
- Перегрев. При перегреве мотора сальник теряет эластичность и начинает течь.
Признаки неисправности переднего сальника — масляные подтеки спереди двигателя, масло на защите картера, запах горелого масла. Замена переднего сальника требует снятия шкива коленвала и иногда передней крышки. Часто эту операцию совмещают с заменой сальника масляного насоса (артикул 4938765), который стоит рядом.
Задний сальник: сложный узел с двумя вариантами
Задний сальник коленвала уплотняет вал со стороны маховика. Доступ к нему сложнее — нужно снимать коробку передач, маховик и иногда задний кожух.
На Cummins ISF 3.8 встречаются два типа заднего уплотнения, и это важно при заказе запчастей:
- Цельный сальник. Устанавливается в посадочное место и уплотняет вал непосредственно.
- Сальник с втулкой (регулируемый). Более сложная конструкция, где сальник запрессован в специальную втулку, и требуется выдержать строго определенный зазор.
В каталогах встречаются артикулы заднего сальника: 3925530 и 3968563. Оба взаимозаменяемы, но лучше сверяться по старому сальнику или VIN.
Задний сальник течет реже переднего, но его замена трудозатратнее. Симптомы: масляные подтеки между двигателем и коробкой передач, масло на картере сцепления, запах масла в районе колокола КПП. Если вовремя не заметить течь, масло может попасть на диск сцепления, и оно начнет буксовать.
В руководстве по ремонту камминз 3.8 указано, что при замене заднего сальника обязательно проверяют состояние поверхности вала. Если на нем выработалась канавка, сальник быстро выйдет из строя снова. В таких случаях применяют ремонтные втулки (комплект для заднего уплотнения упоминается в сервис-мануале).
Сравнительная таблица сальников коленвала
Для наглядности свел данные в таблицу:
| Параметр | Передний сальник | Задний сальник |
|---|---|---|
| Расположение | В передней крышке, со стороны шкива | В заднем кожухе, со стороны маховика |
| Оригинальные артикулы | 4890832 | 3925530, 3968563 |
| Размеры | 70×100×12,5 мм | Уточнять по каталогу |
| Сложность замены | Средняя (нужно снять шкив и ремень) | Высокая (нужно снять КПП и маховик) |
| Признаки течи | Масло спереди двигателя, на защите | Масло между мотором и КПП |
Что важно помнить при замене
Независимо от того, какой сальник меняете, есть общие правила:
- Чистота. Посадочное место и вал должны быть идеально чистыми. Даже мелкая песчинка вызовет течь.
- Смазка. Перед установкой рабочую кромку сальника смазывают чистым маслом, чтобы при первом пуске он не работал "на сухую".
- Инструмент. Сальник запрессовывают только через оправку, удары молотком недопустимы — можно перекосить и повредить.
- Проверка вала. Осмотрите вал в месте контакта с сальником. Если есть задиры или канавка, потребуется ремонтная втулка или шлифовка.
Заодно при замене переднего сальника имеет смысл проверить состояние демпфера (5259981) и сальника масляного насоса (4938765) — они часто текут в компании. А при замене заднего — оценить люфт коленвала и состояние венца маховика.
Запчасти в фокусе
В статье мы подробно разобрали уплотнения коленчатого вала двигателя Cummins ISF 3.8:
Вместо заключения
Итак, на коленчатом валу двигателя Камминз 3.8 ровно два сальника — передний и задний. Третий ищут только те, кто плохо знает устройство мотора. Если вы дочитали до конца, то теперь точно не ошибетесь при заказе запчастей и будете понимать, куда лезть, если увидели масляный подтек. Правильно делаете, что интересуетесь устройством заранее — это помогает не только экономить на ремонте, но и вовремя замечать проблемы, пока они не стали серьезными. Пусть ваш мотор остается сухим снаружи и полным сил внутри.
