Правильный уровень масла на щупе двигателя Cummins ISF 3.8: где норма, а где уже риск

Щуп уровня масла в Cummins ISF 3.8: как читать показания правильно

Простая, казалось бы, процедура проверки уровня масла — это базовый навык для любого владельца. Но именно из-за своей простоты она часто выполняется спустя рукава, что приводит к дорогостоящим поломкам. Для современного дизельного двигателя с турбиной и системой Common Rail, каким является Cummins ISF 3.8, отклонение от нормы даже на пол-литра может иметь серьезные последствия.

В этой статье мы не просто покажем, где находятся метки. Мы разберем, почему именно такая зона считается оптимальной, что происходит с мотором при недоливе и переливе, и как правильно выполнять замер, чтобы получить достоверные данные. Это знание убережет ваш двигатель от износа и непредвиденных расходов.

Главное правило: как и когда мерить, чтобы цифры не врали

Неправильные условия замера — частая причина паники или, наоборот, ложного спокойствия. Следуйте этим пунктам, чтобы увидеть реальную картину.

1. Установите автомобиль на ровную горизонтальную поверхность. Даже небольшой уклон сильно искажает показания.
2. Дайте двигателю отстояться. После поездки подождите 10-15 минут. Это необходимо, чтобы масло полностью стекло из головки блока и масляных каналов обратно в поддон. Замер сразу после остановки мотора покажет уровень ниже реального.
3. Достаньте щуп, протрите его чистой безворсовой тряпкой. Первое извлечение нужно только для очистки, так как масло на стенках трубки искажает результат.
4. Вставьте щуп до упора и сразу же извлеките его снова. Теперь можно оценивать уровень по четкой границе мокрой и сухой зоны.

Проверку стоит проводить регулярно, хотя бы раз в неделю при активной эксплуатации, и обязательно перед дальней поездкой.

Масло на минимуме или ниже: прямой путь к капитальному ремонту

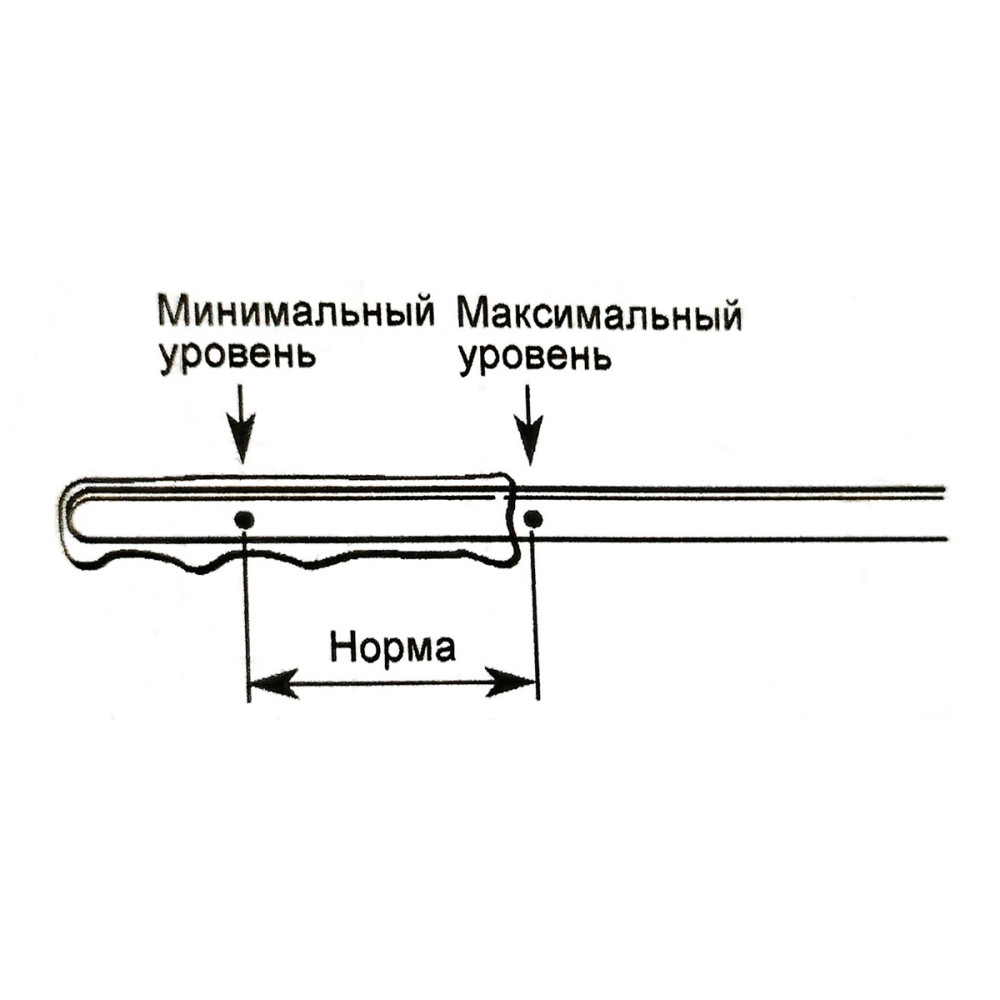

Когда уровень падает до метки MIN, в системе остается критически мало смазки. Разница между MAX и MIN на щупе Камминз 3.8 составляет примерно 1-1.2 литра. Если вы видите уровень на минимуме, это значит, двигатель уже потерял этот объем.

Что происходит при работе с низким уровнем:

• Масляное голодание. Масляный насос начинает захватывать воздух вместе с маслом. Образуется воздушно-масляная эмульсия, которая плохо сжимается и не может создать нормальное давление в системе.
• Падение давления. Первым пострадает самый удаленный и нагруженный узел — турбокомпрессор. Его подшипники скольжения мгновенно выходят из строя без постоянной подачи масла под давлением.
• Сухое трение в ЦПГ. Поршневые кольца, стенки цилиндров, шейки коленвала начинают работать практически без смазки. Это приводит к задирам, повышенному износу и резкому падению компрессии.
• Перегрев. Масло отводит до 40% тепла от поршней. При его недостатке температура деталей резко возрастает, что может привести к их деформации.

Если вы обнаружили уровень на минимуме, необходимо долить масло до нормы, но также важно выяснить причину расхода. Это может быть как естественный угар, так и признак неисправности (утечки, износ ЦПГ).

Перелив масла: тихая, но коварная проблема

Мнение «кашу маслом не испортишь» губительно для двигателя. Избыток масла создает давление там, где его быть не должно, проверка давления масла - обязательный пункт ТО.

Последствия превышения уровня выше метки MAX:

• Пеногашение и вспенивание. Вращающийся коленчатый вал начинает бить по поверхности масла, интенсивно перемешивая его с воздухом. Образовавшаяся пена плохо качается насосом, что опять же ведет к падению давления и масляному голоданию, как при низком уровне.
• Повышенное давление в картере. Лишнему объему некуда деться, давление газов в картере растет. Это приводит к выдавливанию сальников и уплотнений (переднего и заднего сальника коленвала, прокладки клапанной крышки), появлению течей.
• Попадание масла в систему вентиляции картера (PCV), а оттуда — во впуск. Масло попадает в интеркулер и цилиндры, где сгорает, вызывая синий дым из выхлопа, коксование колец и загрязнение сажевого фильтра (DPF).
• Повышенная нагрузка на сальники и риск «выдавливания» прокладок.

Если вы случайно перелили масло, излишки необходимо удалить. Самый простой способ — откачать их через маслозаливную горловину с помощью шприца с тонким шлангом.

Какое масло доливать: критическая важность совместимости

Доливать можно только масло, идентичное или максимально близкое по характеристикам к тому, что уже залито в двигатель. Смешивание разных типов, особенно минерального с синтетическим, может привести к выпадению осадка и засорению масляных каналов.

Для Cummins ISF 3.8 производитель рекомендует масла, соответствующие спецификациям:

• По вязкости: 15W-40 (универсальный всесезонный вариант) или 10W-30 (для условий с более мягкими зимами).
• По качеству: Классы API CI-4, CJ-4 или выше. Для моторов с сажевым фильтром (DPF) обязательно масло с низким содержанием сульфатной золы (например, спецификация ACEA C3).

Всегда старайтесь доливать масло того же бренда и той же линейки вот профессиональное руководство по выбору масла. Если это невозможно, при первой же возможности выполните полную замену масла и фильтра.

Пошаговая инструкция: как правильно долить масло до нужного уровня

1. Определите, сколько требуется долить. Помните: расстояние между MIN и MAX — это около 1 литра. Если уровень посередине, доливайте примерно 0.5 л.
2. Протрите начисто область вокруг маслозаливной горловины на клапанной крышке, чтобы грязь не попала внутрь.
3. Доливайте масло небольшими порциями, по 200-300 мл. После каждой порции подождите минуту, чтобы масло стекло в поддон, и проверьте уровень щупом по всем правилам.
4. Как только уровень достигнет середины или верхней трети зоны между метками, остановитесь. Лучше недолить и потом добавить, чем перелить.
5. После окончательной доводки уровня закройте крышку маслозаливной горловины до щелчка, протрите щуп и вставьте его на место.
6. Запустите двигатель, дайте ему поработать 1-2 минуты на холостых оборотах, затем заглушите и через 10 минут снова проверьте уровень. Он может немного опуститься, так как масло заполнило новый фильтр и каналы. При необходимости долейте еще немного.

Щуп — это «анализ крови» для вашего двигателя

Теперь вы знаете, что две простые метки на щупе — это не просто отметки, а границы безопасной зоны для работы сложного и дорогого механизма. Регулярная и правильная проверка уровня — это самый простой и дешевый способ диагностики.

Вы дочитали до конца и теперь вооружены не просто цифрой, а пониманием процессов. Вы сможете не только правильно измерить уровень, но и интерпретировать его изменения, вовремя заметить повышенный расход или заподозрить перелив. Эта простая привычка сэкономит вам десятки тысяч рублей на ремонте турбины, замене сальников или, не дай бог, капитальном восстановлении мотора. Берегите свой Камминз, и он ответит вам долгой и надежной службой.
