Камминз 3.8 замена выпускного коллектора снятие и установка

Замена выпускного коллектора на двигателе Камминз 3.8 — это важная процедура, требующая внимательности и аккуратности. Правильное выполнение всех этапов обеспечит надежную работу двигателя и предотвратит возможные утечки. Давайте рассмотрим процесс более подробно.

Снятие выпускного коллектора

Подготовка к работе. Прежде всего, необходимо отключить аккумулятор. Отсоедините провода от клемм аккумуляторной батареи, чтобы избежать короткого замыкания и обеспечить безопасность во время работы.

Демонтаж турбины. Начните с удаления входного и выходного патрубков турбины. Это создаст необходимый доступ к выпускному коллектору. Затем отсоедините воздушные патрубки охладителя наддувочного воздуха, чтобы освободить пространство для дальнейших действий.

Снятие турбины. Аккуратно снимите турбину, чтобы не повредить ее и другие компоненты. Смотрите раздел замена турбины камминз 3.8 снятие и установка. Это может потребовать использования специальных инструментов для откручивания болтов и креплений.

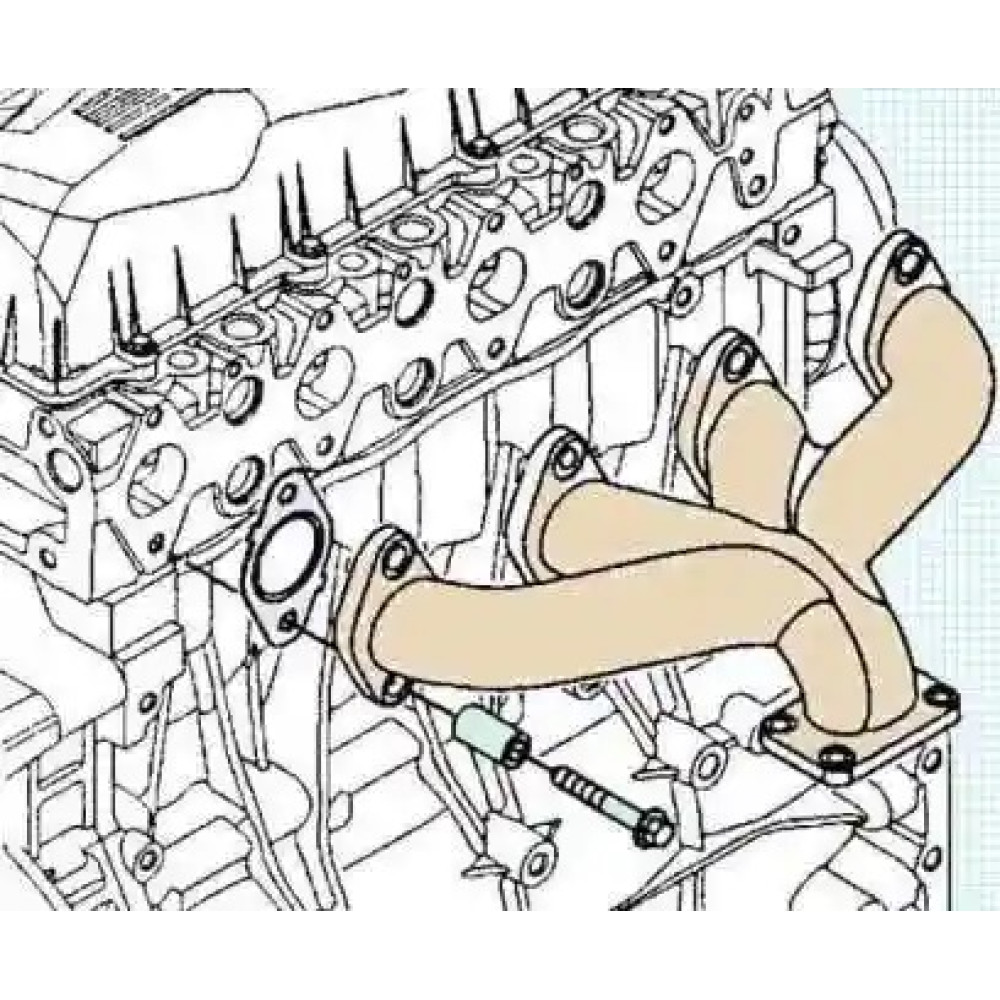

Удаление выпускного коллектора. Выкрутите болты крепления выпускного коллектора. После этого аккуратно снимите проставки, сам выпускной коллектор и прокладки. Будьте внимательны, чтобы не повредить прилегающие детали.

Проверка выпускного коллектора

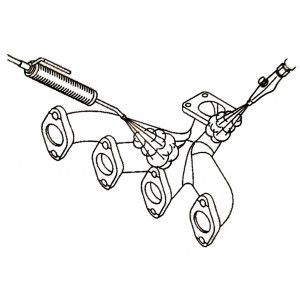

Очистка. После снятия коллектор необходимо тщательно очистить. Используйте паровую очистку, чтобы удалить нагар и загрязнения. После этого просушите деталь сжатым воздухом, чтобы избежать коррозии.

Удаление нагара. С помощью наждачной бумаги №240 аккуратно удалите нагар с контактных поверхностей. Это обеспечит лучшее прилегание новых прокладок.

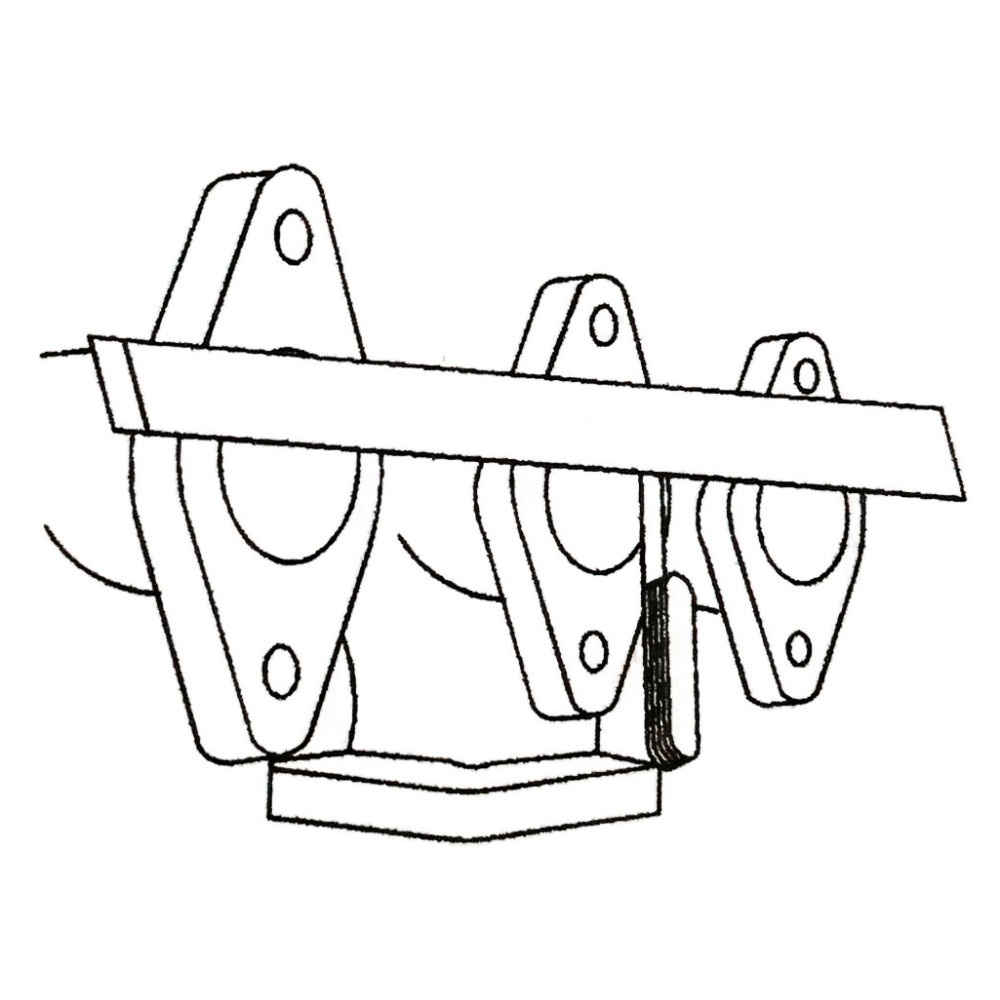

Проверка плоскостности. Используя прецизионную поверочную линейку, проверьте отклонение от плоскостности опорных поверхностей выпускного коллектора. Положите линейку на все отверстия и измерьте отклонение щупом. Максимально допустимое отклонение составляет 0,2 мм. Если отклонение превышает этот предел, коллектор необходимо прошлифовать или заменить.

Установка выпускного коллектора

Подготовка к установке. Нанесите высокотемпературный противозадирочный состав на резьбу болтов крепления выпускного коллектора. Это поможет предотвратить коррозию и упростит последующий демонтаж.

Сборка. Установите новые прокладки (смотрите раздел замена прокладки выпускного коллектора), а затем аккуратно установите выпускной коллектор, проставки и стопорные пластины. Закрепите их, завернув болты.

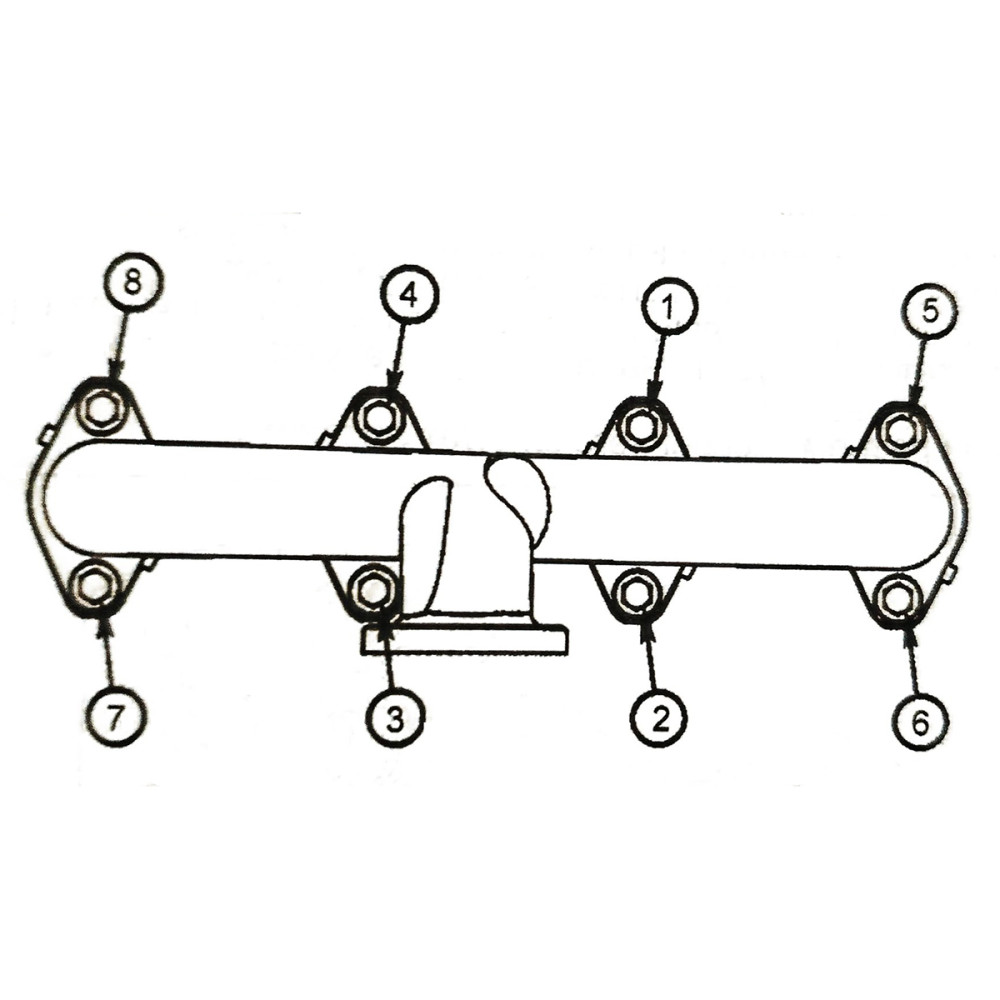

Затяжка болтов. Затяните болты крепления выпускного коллектора в последовательности, указанной на схеме, с моментом затяжки 53 Нм. Это обеспечит равномерное распределение нагрузки и предотвратит повреждения.

Финальная сборка. Установите турбину, следуя инструкциям по замене турбины для Камминз 3.8. Затем подключите воздушные патрубки охладителя наддувочного воздуха и установите входной и выходной патрубки турбокомпрессора.

Подключение аккумулятора. Подсоедините провода к клеммам аккумуляторной батареи, чтобы восстановить электрическое соединение.

Проверка работоспособности. Запустите двигатель и внимательно проверьте на наличие утечек. Убедитесь, что все соединения надежны и двигатель работает корректно.

Следуя этим шагам, вы сможете успешно заменить выпускной коллектор на двигателе Камминз 3.8, что обеспечит его надежную работу и долговечность. Посмотрите полное руководство по ремонту cummins 3.8 и удачи в ремонте двигателя!
