Камминз 3.8 как снять вентилятор системы охлаждения руководство

Снятие вентилятора системы охлаждения на двигателе Камминз 3.8 — это важная процедура, которая требует внимательности и аккуратности. Правильное выполнение всех этапов обеспечит безопасность и надежность работы системы охлаждения. В данном руководстве мы подробно рассмотрим все шаги, необходимые для успешного снятия вентилятора.

Подготовка к работе. Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: набор ключей и головок, отвертка, моментный ключ, защитные перчатки и очки.

Отключение аккумулятора. Первым шагом в процессе снятия вентилятора является отключение аккумулятора. Это необходимо для предотвращения случайного замыкания и обеспечения вашей безопасности во время работы с электрическими компонентами. Отключите провод от отрицательной клеммы аккумулятора. Убедитесь, что провод надежно отсоединен и не может соприкоснуться с клеммой во время работы.

Снятие ремня привода навесных агрегатов. Следующий шаг — это снятие ремня привода навесных агрегатов, который может мешать доступу к вентилятору. Снимите ремень привода. Для этого ослабьте натяжитель ремня и аккуратно снимите его с шкива.

Снимите кожух вентилятора. Обычно он крепится на нескольких винтах или клипсах, которые необходимо аккуратно открутить или освободить.

Снятие вентилятора системы охлаждения камминз 3.8

Теперь можно приступить к снятию самого вентилятора.

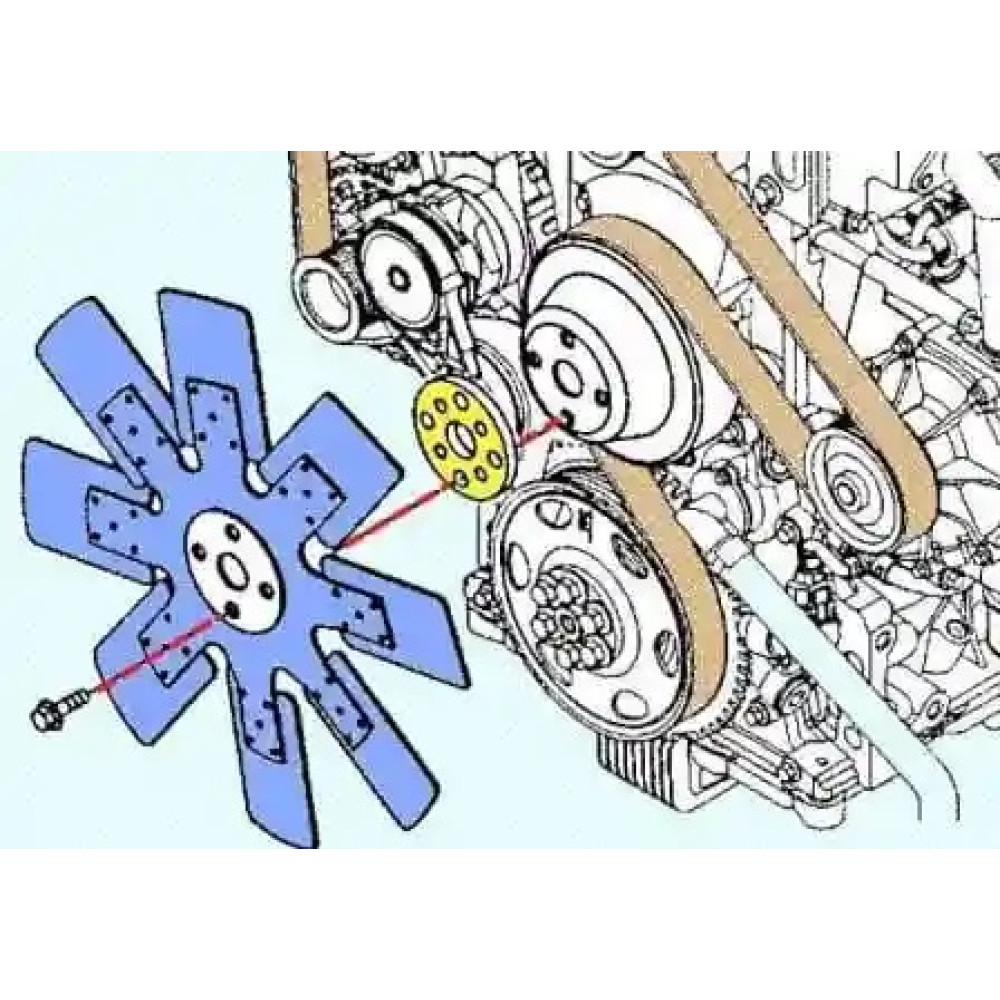

Отверните 4 болта крепления вентилятора. Используйте подходящий ключ для этого. Будьте осторожны и не держите вентилятор за лопасти, чтобы избежать их повреждения.

Снимите вентилятор и проставку. Обратите внимание на порядок снятия, чтобы облегчить установку в будущем.

Момент затяжки болтов.

• Для болтов М6 — 10 Нм
• Для болтов М10 — 43 Нм
• Для болтов М12 — 77 Нм

Снятие шкива вентилятора. После снятия вентилятора необходимо удалить шкив. Снимите шкив вентилятора. Это может потребовать использования специального инструмента, если шкив зафиксирован.

Снятие ступицы вентилятора. Отверните 4 болта крепления ступицы вентилятора. Убедитесь, что используете правильный инструмент и прилагаете достаточное усилие. Снимите ступицу вентилятора, соблюдая осторожность. Момент затяжки для болтов ступицы: 33 Нм.

Установка вентилятора

Установка производится в порядке, обратном снятию. Смотрите руководство - установка вентилятора системы охлаждения камминз 3.8.

Не забудьте провести проверку вентилятора на отсутствие повреждений ступицы, трещин на шкиве.

Снятие вентилятора системы охлаждения на двигателе Камминз 3.8 — это важная процедура, которая требует внимания к деталям и соблюдения всех рекомендаций. После завершения работы обязательно проверьте все детали на наличие повреждений и загрязнений, чтобы обеспечить надежную работу системы охлаждения в будущем. Смотрите полное руководство по ремонту cummins 3.8. Если у вас возникнут трудности или вопросы, не стесняйтесь обратиться к сертифицированным специалистам для получения помощи.
