Камминз 3.8 Валдай схема системы электронного управления двигателем
Чтобы рассмотреть электросхему детальнее кликните на изображение для увеличения. Затем нажмите правой кнопкой мыши, выберите открыть изображение в новой вкладке.
Электронный блок управления двигателем

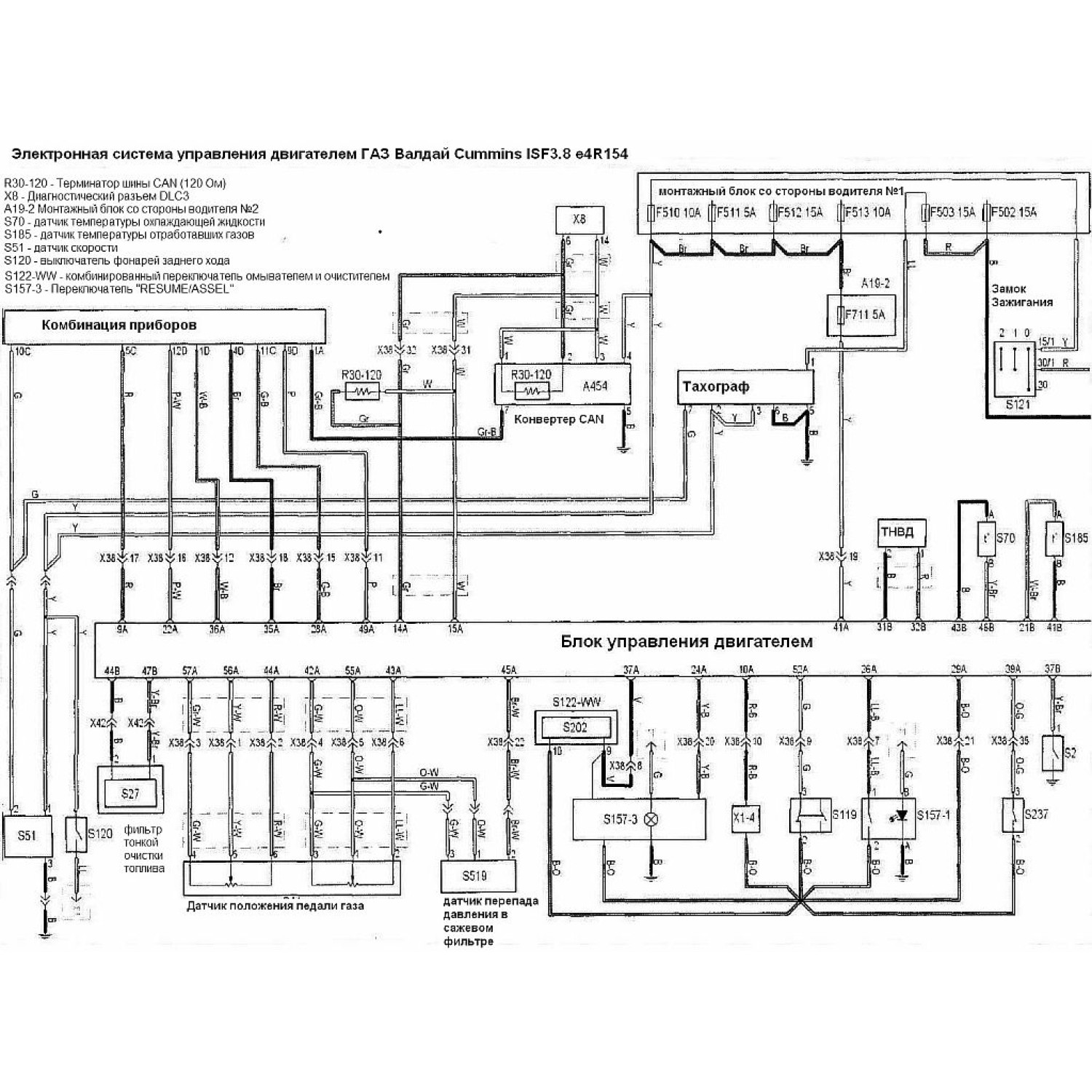

Электросхема рисунок 1
- Терминатор шины CAN (120 Ом)
- Диагностический разъем DLC3
- Монтажный блок со стороны водителя №2
- Датчик температуры охлаждающей жидкости
- Датчик температуры отработавших газов
- Датчик скорости
- Выключатель фонарей заднего хода
- Комбинированный переключатель омывателем и очистителем
- Переключатель Resume/Assel
- Конвертер CAN
- Тахограф
- Монтажный блок со стороны водителя №1
- Замок зажигания
- ТНВД
- Фильтр тонкой очистки топлива
- Датчик положения педали газа
- Датчик перепада давления в сажевом фильтре

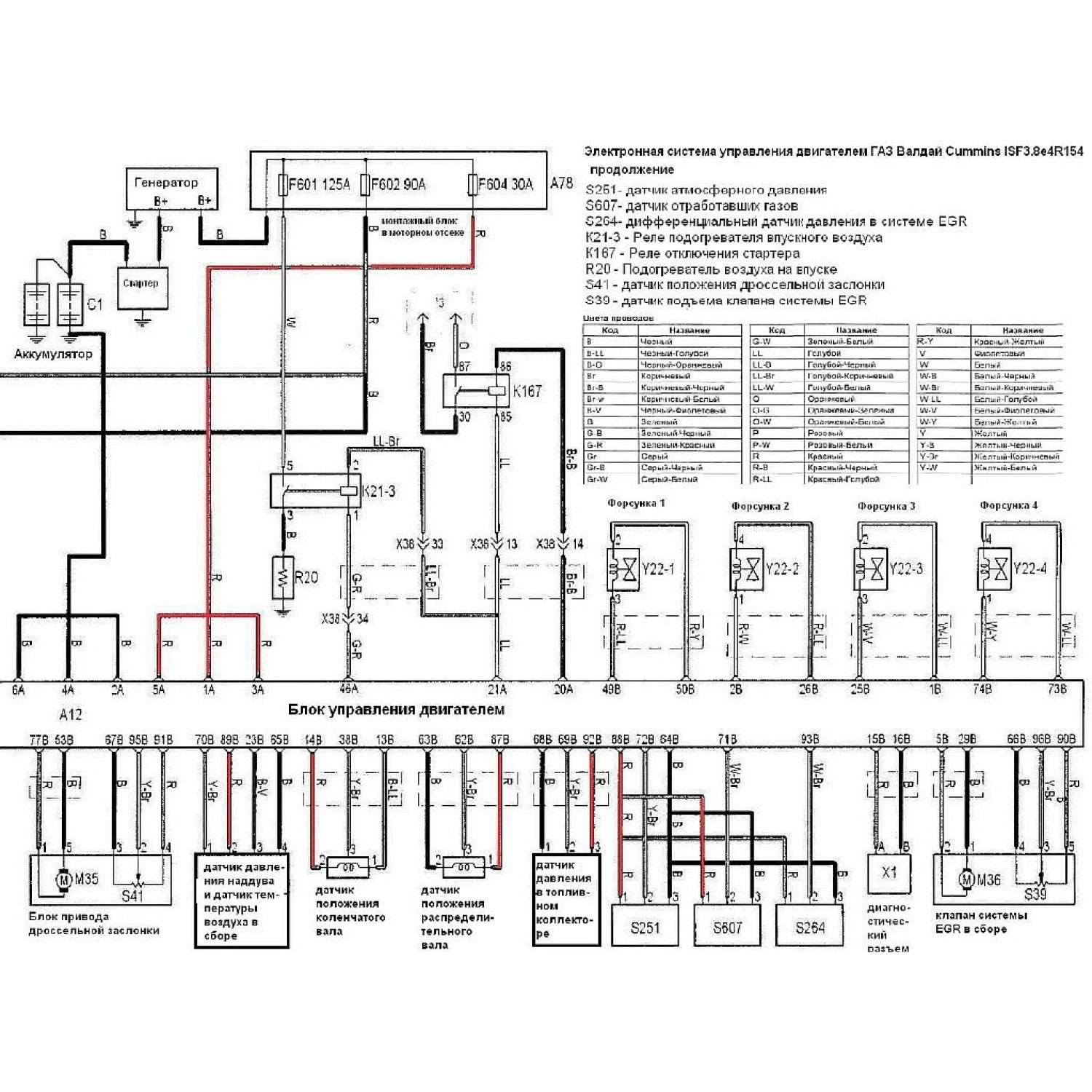

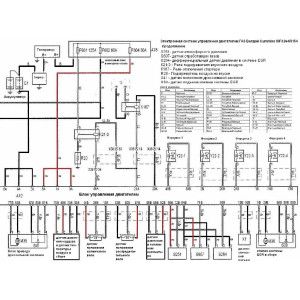

Электросхема рисунок 2
- Датчик атмосферного давления
- Датчик отработавших газов
- Дифференциальный датчик давления в системе EGR
- Реле подогревателя впускного воздуха
- Реле отключения стартера
- Подогреватель воздуха на впуске
- Датчик положения дроссельной заслонки
- Датчик подъема клапана системы EGR
- Аккумулятор
- Генератор
- Монтажный блок в моторном отсеке
- Блок привода дроссельной заслонки
- Датчик давления наддува и датчик температуры воздуха в сборе
- Датчик положения коленвала
- Датчик давление в топливном коллекторе
- Диагностический разъем
- Клапан системы EGR в сборе
Источник схем сайт aubito.ru
Схема системы электронного управления двигателем Cummins 3.8
Система электронного управления двигателем ЭБУ (ECU - Engine Control Unit) для двигателя камминз 3.8, установленного на автомобиле Валдай, включает несколько ключевых компонентов и схем, которые обеспечивают эффективную работу двигателя. Вот краткое описание схемы и принципа работы этой системы.
Электронный блок управления ЭБУ (ECU)
Центральный компонент системы, который управляет работой двигателя. Он получает данные от различных датчиков и отправляет команды на исполнительные механизмы.
Датчики
Датчик положения коленчатого вала. Определяет положение коленчатого вала для синхронизации работы двигателя.
Датчик температуры охлаждающей жидкости. Измеряет температуру охлаждающей жидкости для оптимизации работы двигателя.
Датчик давления наддува. Контролирует давление в системе наддува, что важно для турбонаддува.
Датчик массового расхода воздуха (MAF). Измеряет количество воздуха, поступающего в двигатель, что помогает в расчете необходимого количества топлива.
Исполнительные механизмы
Форсунки. Управляются ECU для точного впрыска топлива в цилиндры.
Дроссельная заслонка. В современных системах может быть электронная, что позволяет ECU точно контролировать количество воздуха, поступающего в двигатель.
Система управления топливом
ECU управляет подачей топлива, основываясь на данных от датчиков, для обеспечения оптимального соотношения воздух-топливо.
Система зажигания
В дизельных двигателях, таких как Cummins 3.8, зажигание происходит за счет сжатия, но ECU контролирует процессы, связанные с впрыском и работой системы.
Коммуникация с диагностическими системами
ECU может взаимодействовать с диагностическими инструментами через OBD-II интерфейс, что позволяет проводить диагностику и считывать коды ошибок.
Принцип работы
- Сбор данных. Датчики собирают данные о состоянии двигателя и окружающей среде.
- Обработка данных. ECU обрабатывает эти данные, используя заранее заданные алгоритмы, чтобы определить оптимальные параметры работы двигателя.
- Управление. На основе полученной информации ECU управляет впрыском топлива, открытием дроссельной заслонки и другими параметрами для достижения максимальной эффективности и минимизации выбросов.
Эта схема позволяет двигателю работать с высокой эффективностью, обеспечивая надежность и экономичность. Если вам нужно более детальное описание или схемы, рекомендуется обратиться к технической документации или сервисному центру Cummins.
