Камминз 3.8 распределительный механизм установка руководство

Установка распределительного механизма является важным этапом в обслуживании и ремонте двигателя Камминз 3.8. В этом руководстве мы подробно рассмотрим все шаги, чтобы обеспечить корректную и безопасную установку.

Подготовка к установке распределительного механизма камминз 3.8

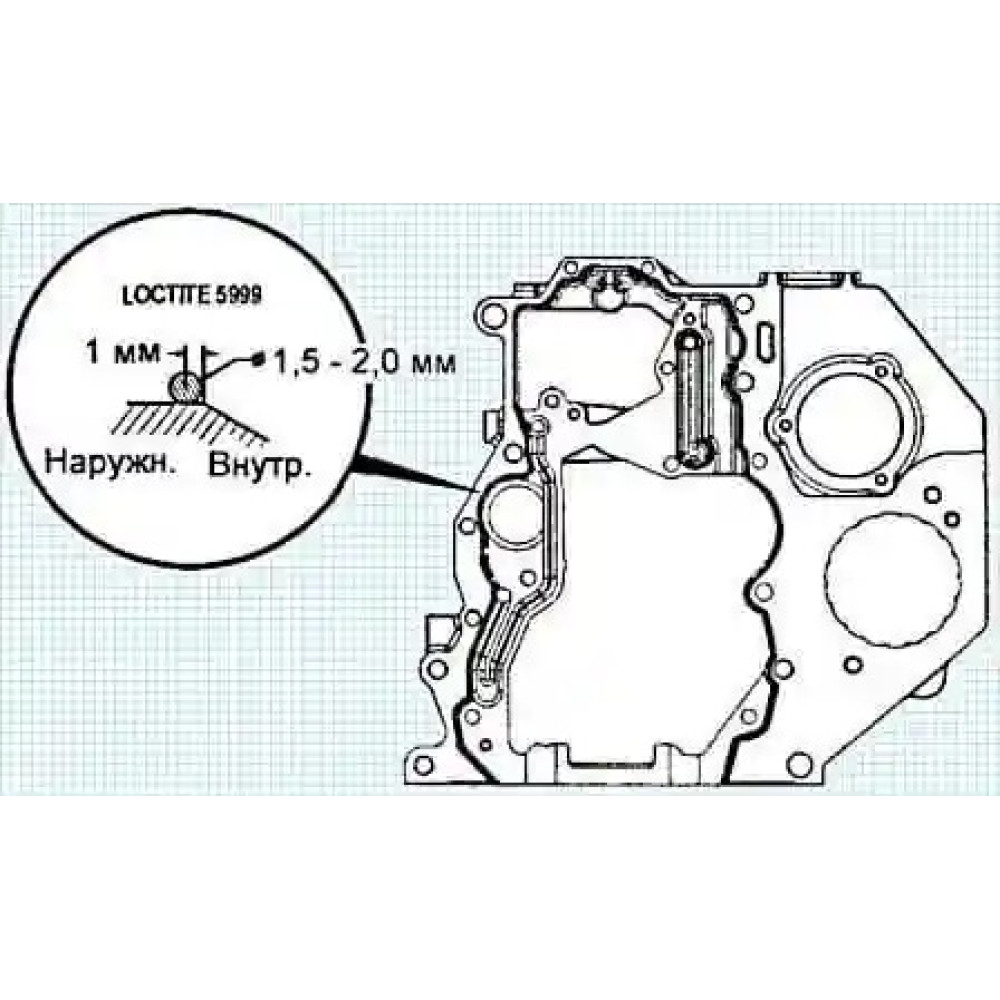

Нанесение герметика. Начните с нанесения валика герметика толщиной 1,5-2 мм на корпус шестерен со стороны блока цилиндров. Это необходимо для обеспечения надежной герметизации соединений. Обратите внимание на то, что герметик должен быть нанесен равномерно.

Установка корпуса шестерен. Установите корпус шестерен на место и заверните болты крепления. Убедитесь, что герметик не выдавливается, и корпус плотно прилегает к блоку цилиндров.

Проверка герметичности. Убедитесь, что валика герметика достаточно на пересечении стыков блока цилиндров, масляного поддона и корпуса КПП. Важно установить корпус шестерен в течение 10 минут после нанесения герметика, чтобы он успел схватиться. Не запускайте двигатель в течение 30 минут после установки корпуса, чтобы герметик успел полностью затвердеть.

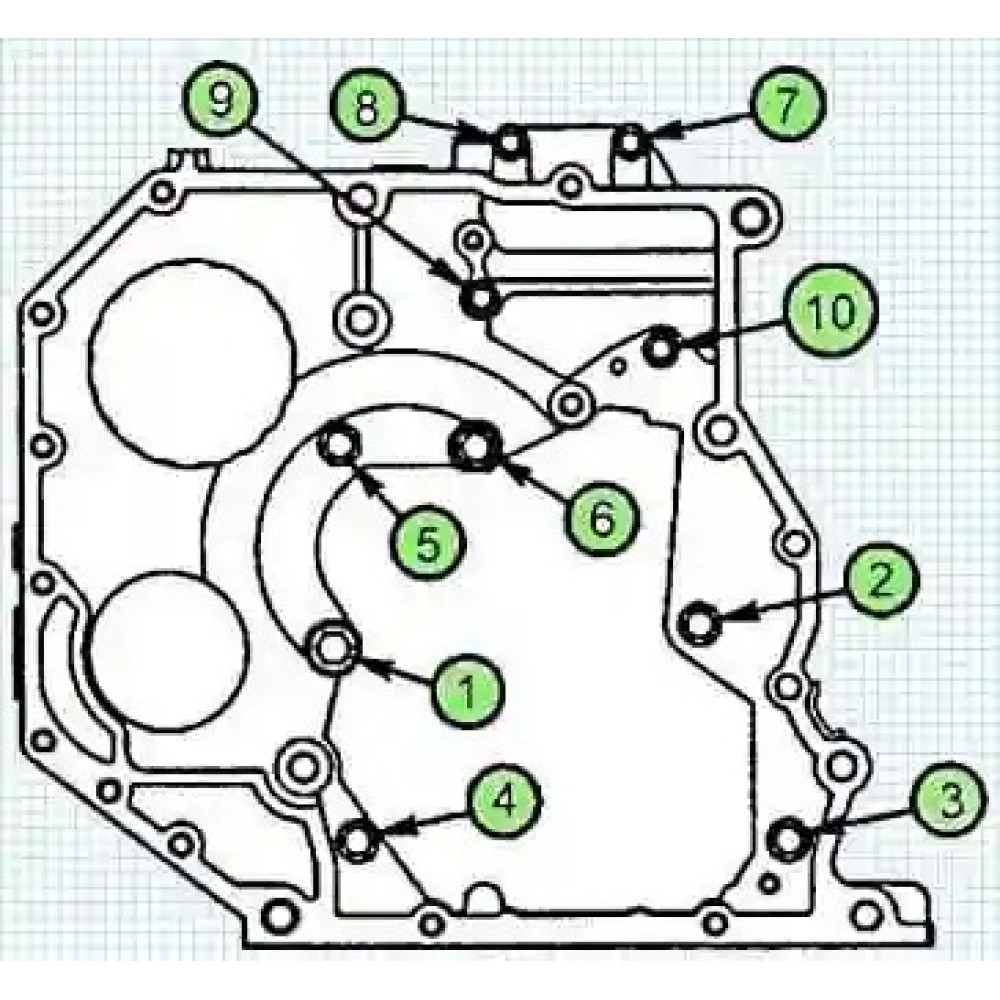

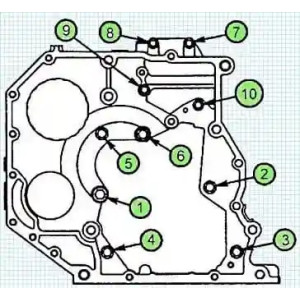

Затяжка болтов. Затяните болты согласно указанным значениям момента затяжки.

• М12 77 Нм
• М10 47 Нм
• М8 24 Нм

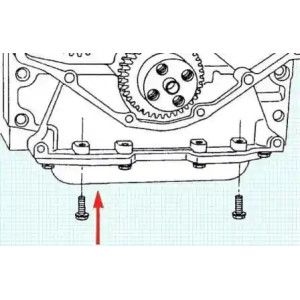

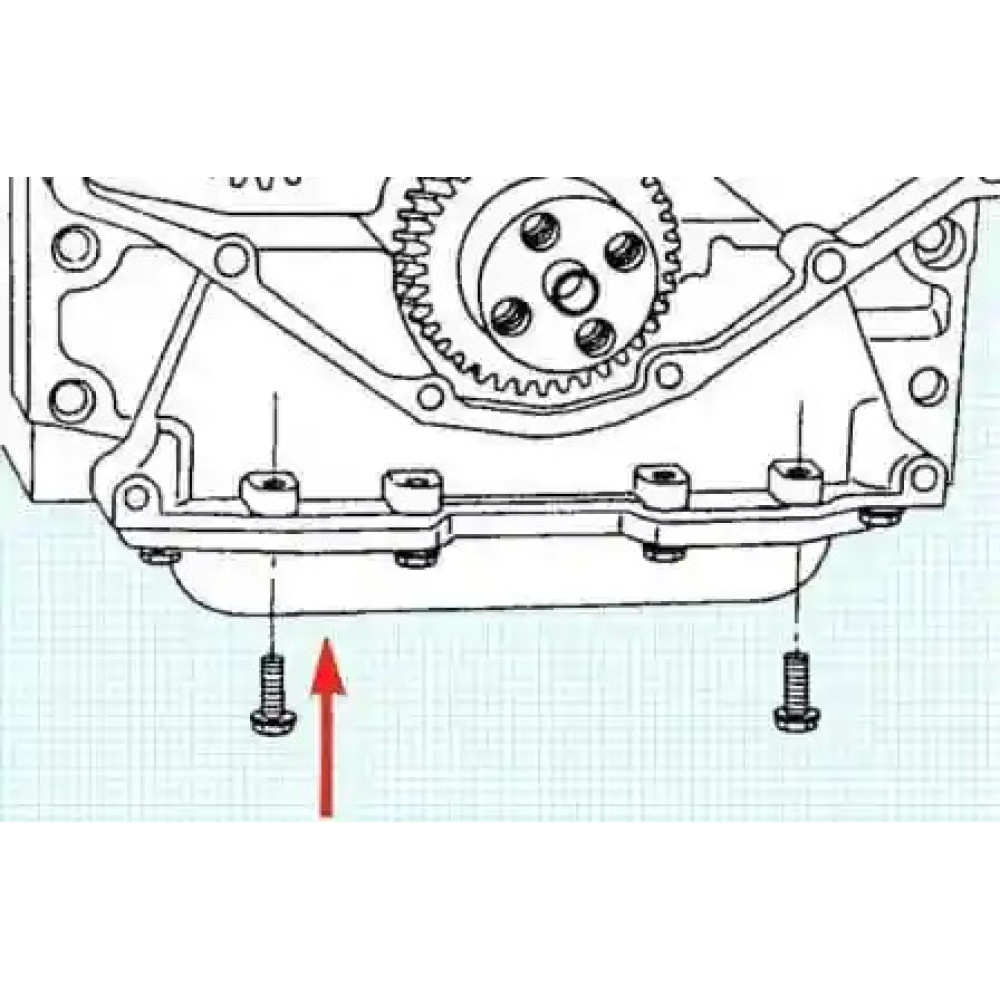

Крепление заднего корпуса. Затяните 4 болта крепления заднего корпуса распределительных шестерен к масляному поддону с моментом затяжки 24 Нм.

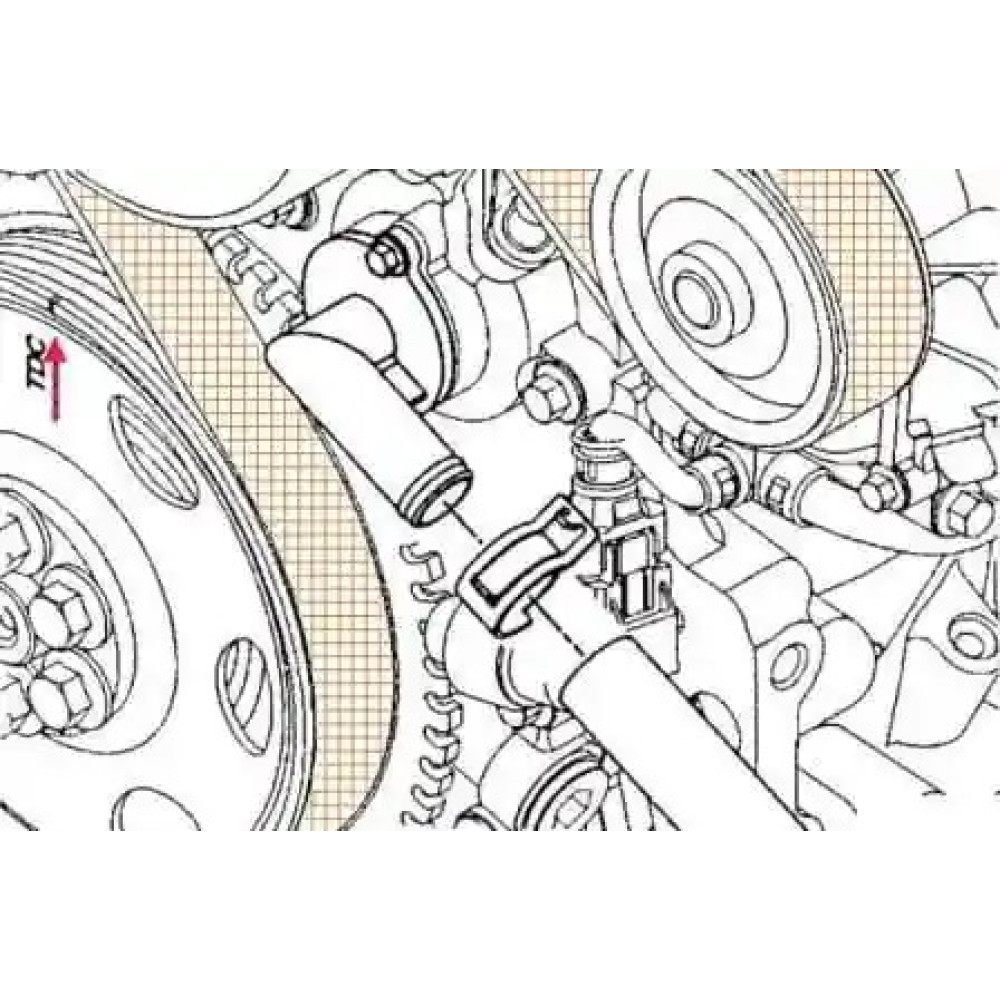

Замена заднего сальника. Снимите и запомните расположение хомута крепления шланга вентиляции. Отсоедините шланг и выверните болты, чтобы снять трубку вентиляции картера. Установите новую трубку вентиляции картера, подсоедините шланг и зафиксируйте хомут.

Установка распределительного вала камминз 3.8

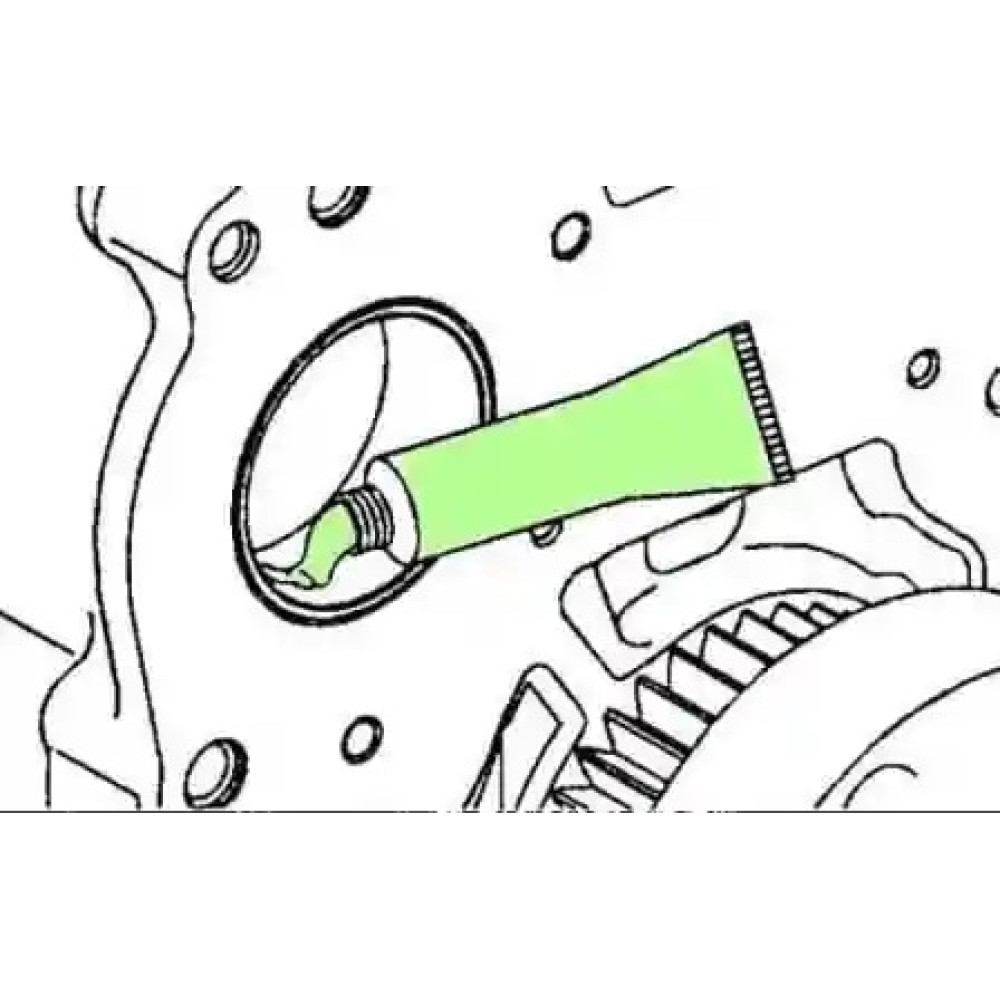

Подготовка к установке распределительного вала. Нанесите сборочную смазку на заднюю расточку под распределительный вал. Это поможет обеспечить надежную работу вала после установки.

Смазка компонентов. Смажьте кулачки, шейки и упорную шайбу сборочной смазкой для снижения трения и износа при первом запуске.

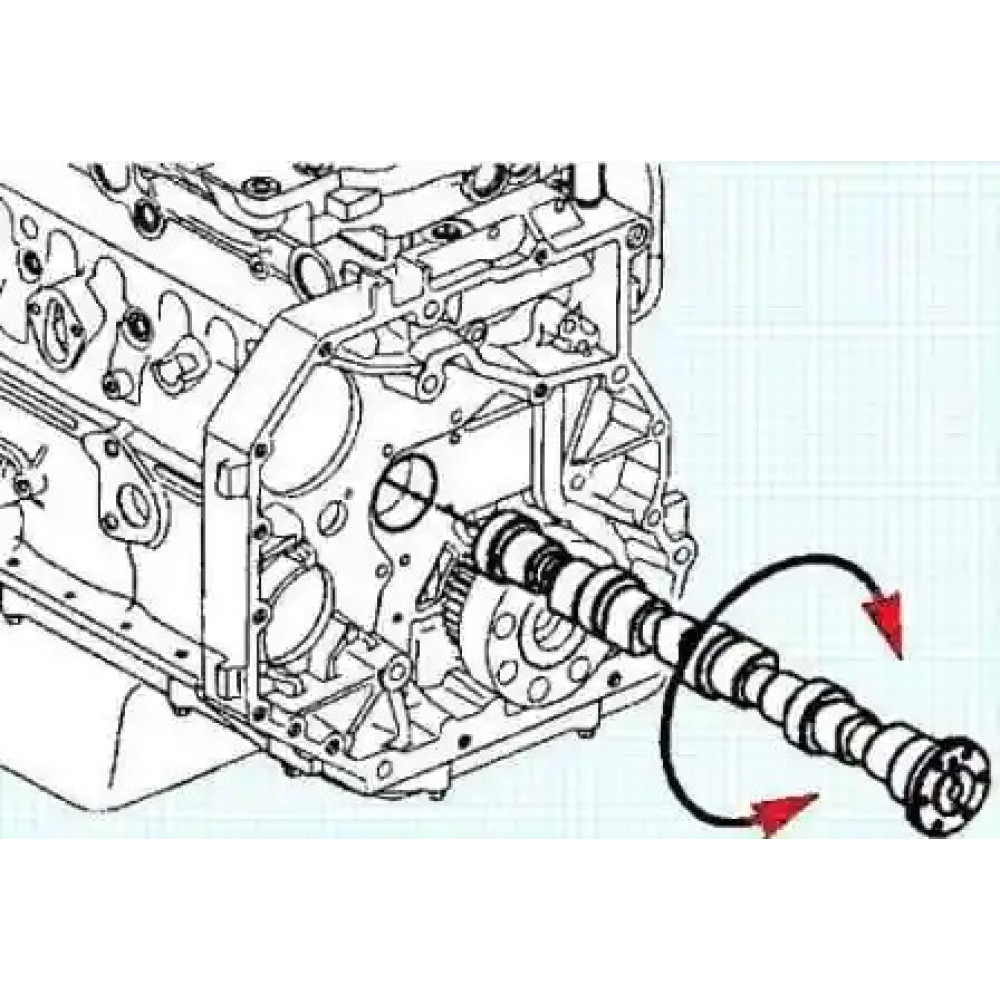

Установка распределительного вала. Установите на торец распределительного вала съемник шестерен для облегчения сборки. Осторожно вставьте вал через отверстия, слегка нажимая и поворачивая его. Будьте внимательны, чтобы кулачки не застревали в втулках; поворот вала поможет вывести кулачки из контакта с втулками.

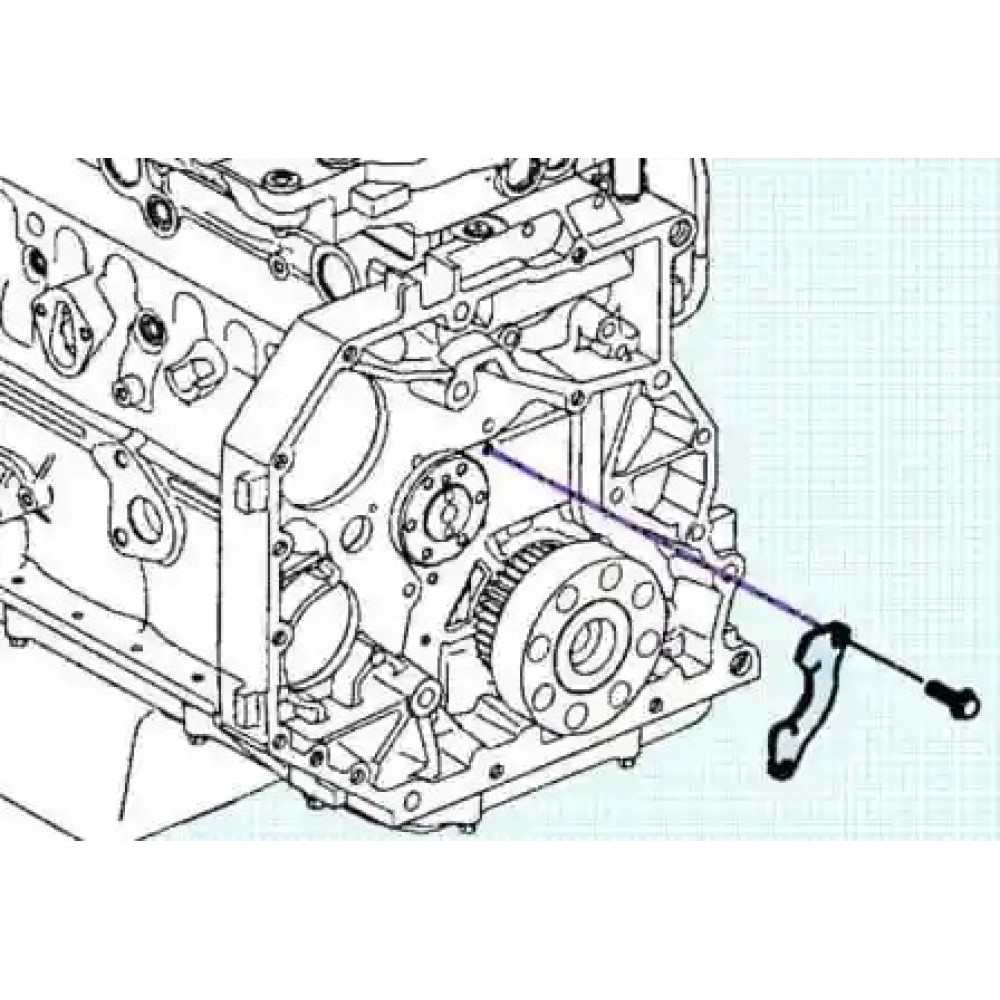

Установка упорной пластины. Установите упорную пластину с моментом затяжки 24 Нм. Убедитесь, что распредвал вращается свободно, без заеданий.

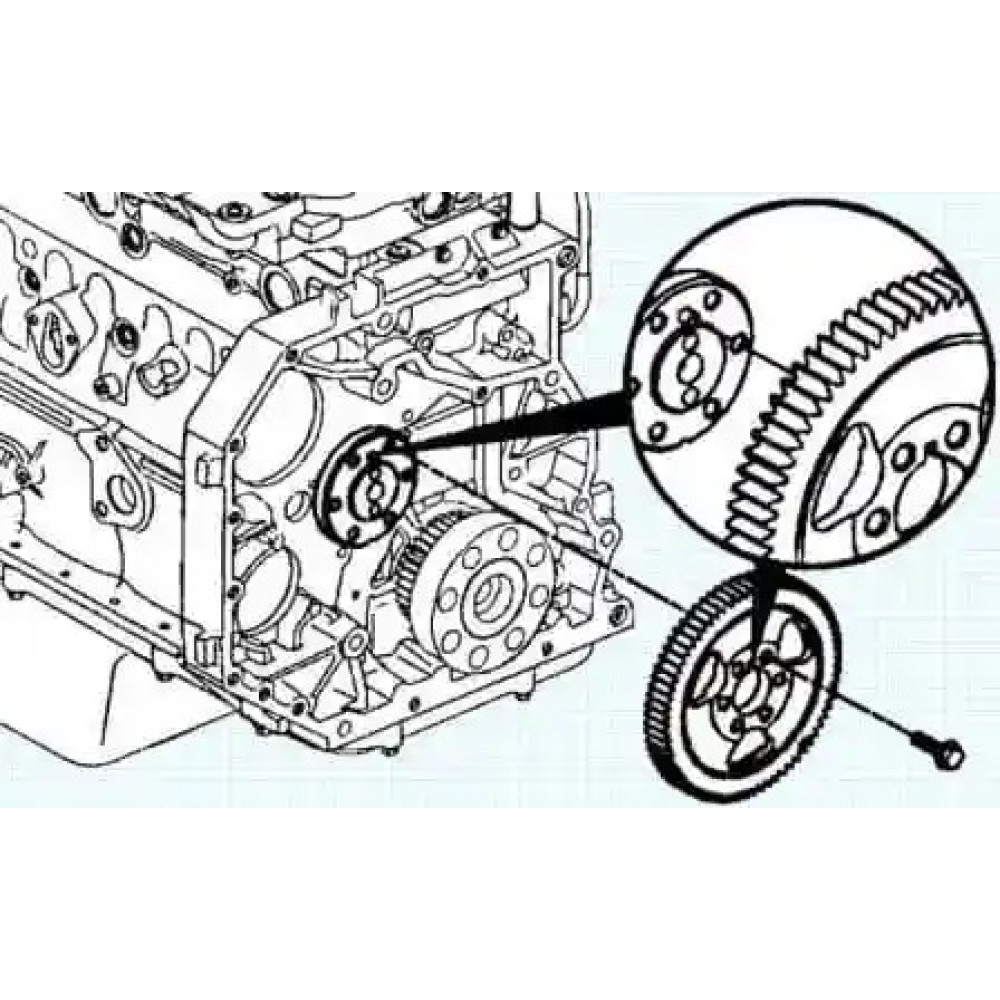

Совмещение штифта и шестерни. Поверните распредвал до совмещения его штифта с пазом шестерни, после чего установите шестерню.

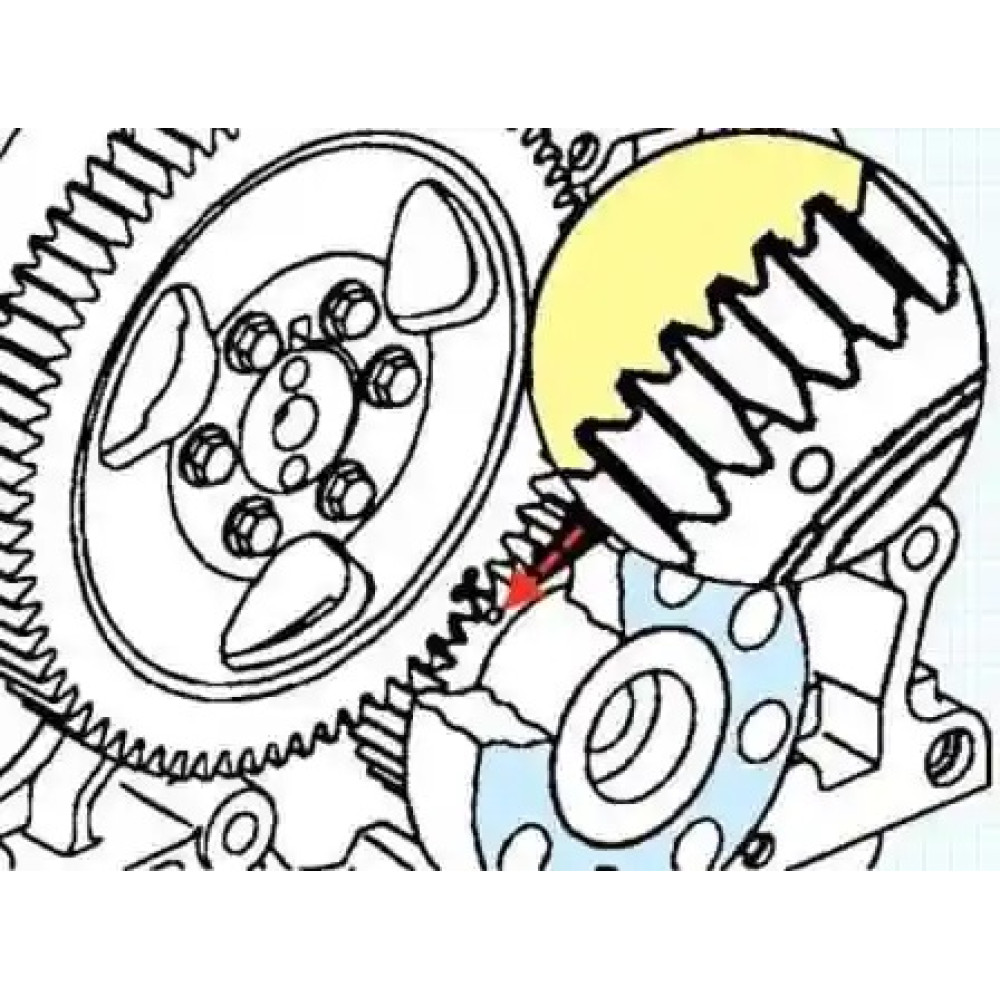

Совмещение установочных меток. Убедитесь, что установочные метки шестерен коленвала и распредвала совпадают. Затяните болты крепления распредвала, следуя указанным моментам затяжки.

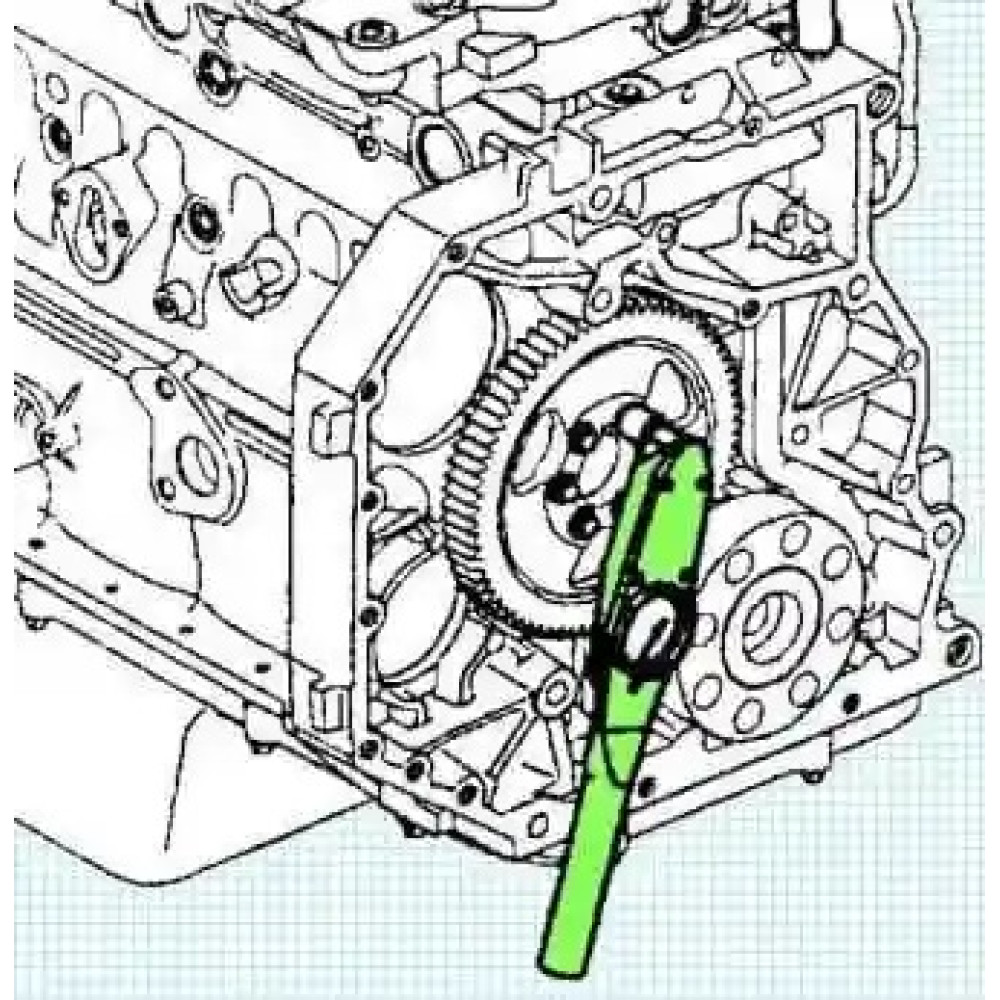

Затяжка болтов шестерни распредвала. Затяните болты крепления шестерни распредвала с моментом затяжки 36 Нм.

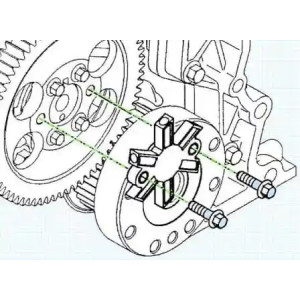

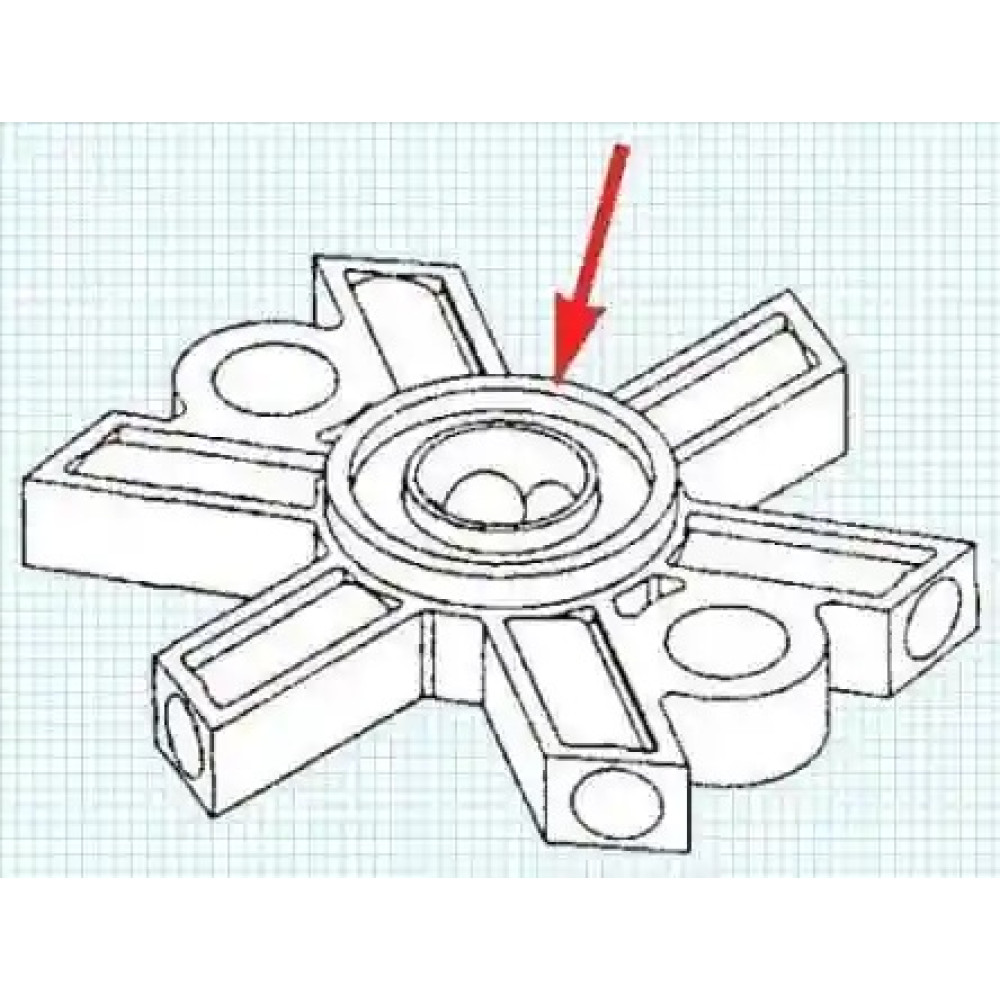

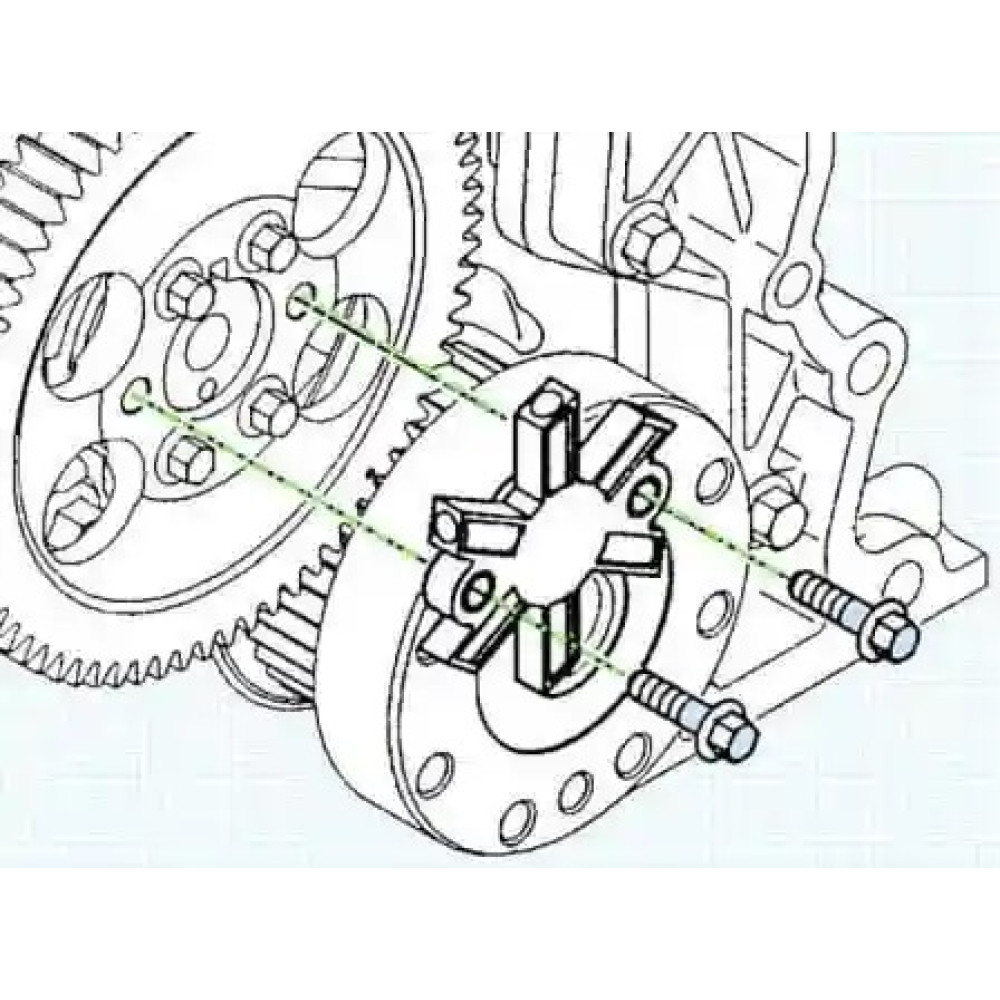

Установка диска вентиляции картера. Убедитесь, что сальник установлен в диск. Установите диск вентиляции картера на шестерню распредвала и заверните болты с моментом затяжки 28 Нм.

Проверка люфтов. Проверьте осевой и радиальный люфты шестерни распредвала. Допустимые значения: осевой люфт 0,100-0,360 мм, радиальный люфт не более 0,050 мм. Если значения превышают допустимые, необходимо заменить соответствующие компоненты.

Завершение установки установки

Затяжка крепления воздушного компрессора. Убедитесь, что крепление воздушного компрессора затянуто должным образом, чтобы избежать вибраций и повреждений.

Сборка остальных компонентов. Опустите толкатели, установите штанги и коромысла, а затем закройте крышку головки блока цилиндров. Убедитесь, что все компоненты установлены правильно и надежно закреплены.

Установка картеров и маховика. Установите картер маховика и сам маховик или пластину привода гидротрансформатора. Проверьте, чтобы все прокладки были на месте и не было утечек масла.

Установка трансмиссии. Завершите установку, прикрепив трансмиссию к двигателю. Убедитесь, что все соединения надежны и правильно установлены.

Подключение аккумулятора. Подсоедините аккумуляторную батарею, чтобы обеспечить питание для запуска двигателя. Проверьте, чтобы все соединения были чистыми и без коррозии.

Запуск двигателя. Запустите двигатель и внимательно проверьте на наличие утечек. Убедитесь в правильности установки и герметичности всех соединений. Если все в порядке, двигатель должен работать плавно и без посторонних шумов.

Следуя этим шагам, вы сможете успешно установить распределительный механизм двигателя Камминз 3.8 и обеспечить его надежную работу. Удачи в ремонте распределительного механизма, смотрите полный раздел ремонт двигателя cummins isf 3.8! Если у вас возникнут дополнительные вопросы, не стесняйтесь спрашивать!
