Камминз 3.8 ПАЗ 4234-05 s4168 Euro 4 с SCR схема системы электронного управления двигателем

Чтобы рассмотреть схему детальнее кликните для увеличения изображения. Затем нажмите правой кнопкой мыши, выберите открыть изображение в новой вкладке.

Электронный блок управления двигателем

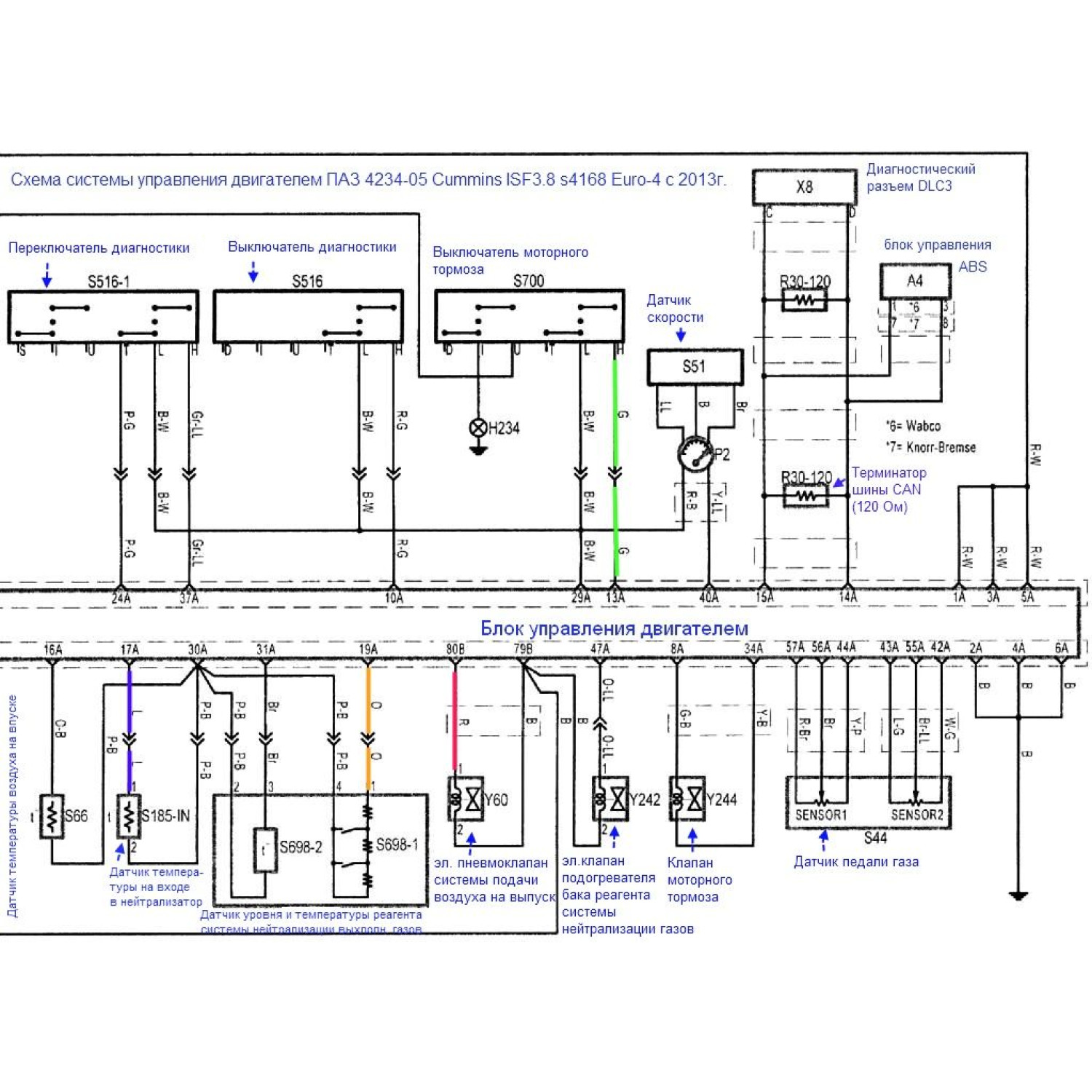

Электросхема рисунок 1

• Переключатель диагностики
• Выключатель диагностики
• Выключатель моторного тормоза
• Датчик скорости
• Диагностический разъем DLC3
• Блок управления ABS
• Терминатор шины CAN (120 Om)
• Датчик температуры воздуха впуска
• Датчик температуры на входе в нейтрализатор
• Датчик уровня и температуры реагента системы нейтрализации выхлопных газов
• Пневмоклапан системы подачи воздуха на выпуск
• Клапан подогревателя бака реагента системы нейтрализации газов
• Клапан моторного тормоза
• Датчик педали газа

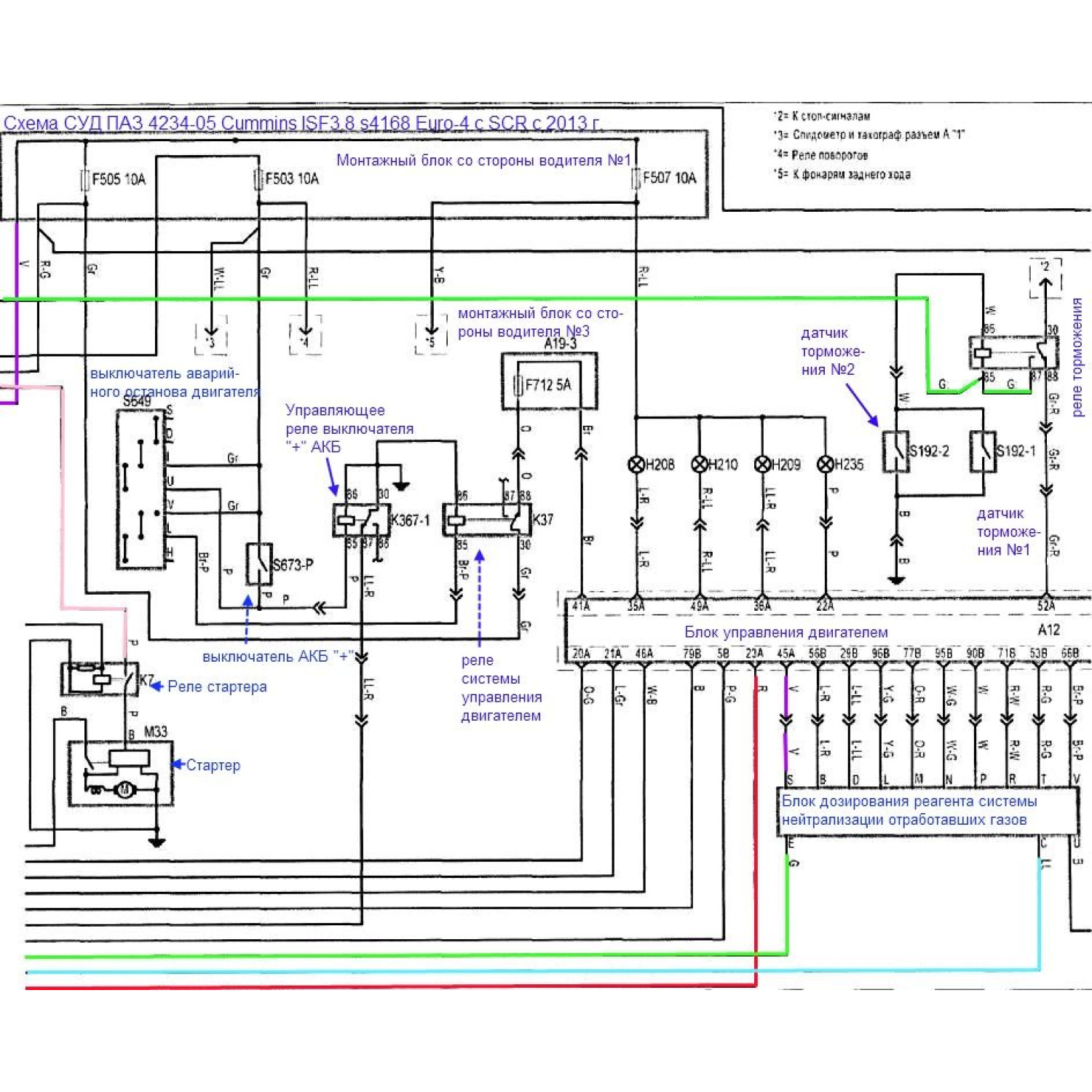

Электросхема рисунок 2

• Монтажный блок водителя №1
• Выключатель аварийного останова двигателя
• Выключатель АКБ +
• Реле стартера
• Стартер
• Монтажный блок со стороны водителя №3
• Реле системы управления двигателем
• Датчик торможения №2
• Датчик торможения №1
• Реле торможения
• Блок дозирования реагента системы нейтрализации отработавших газов

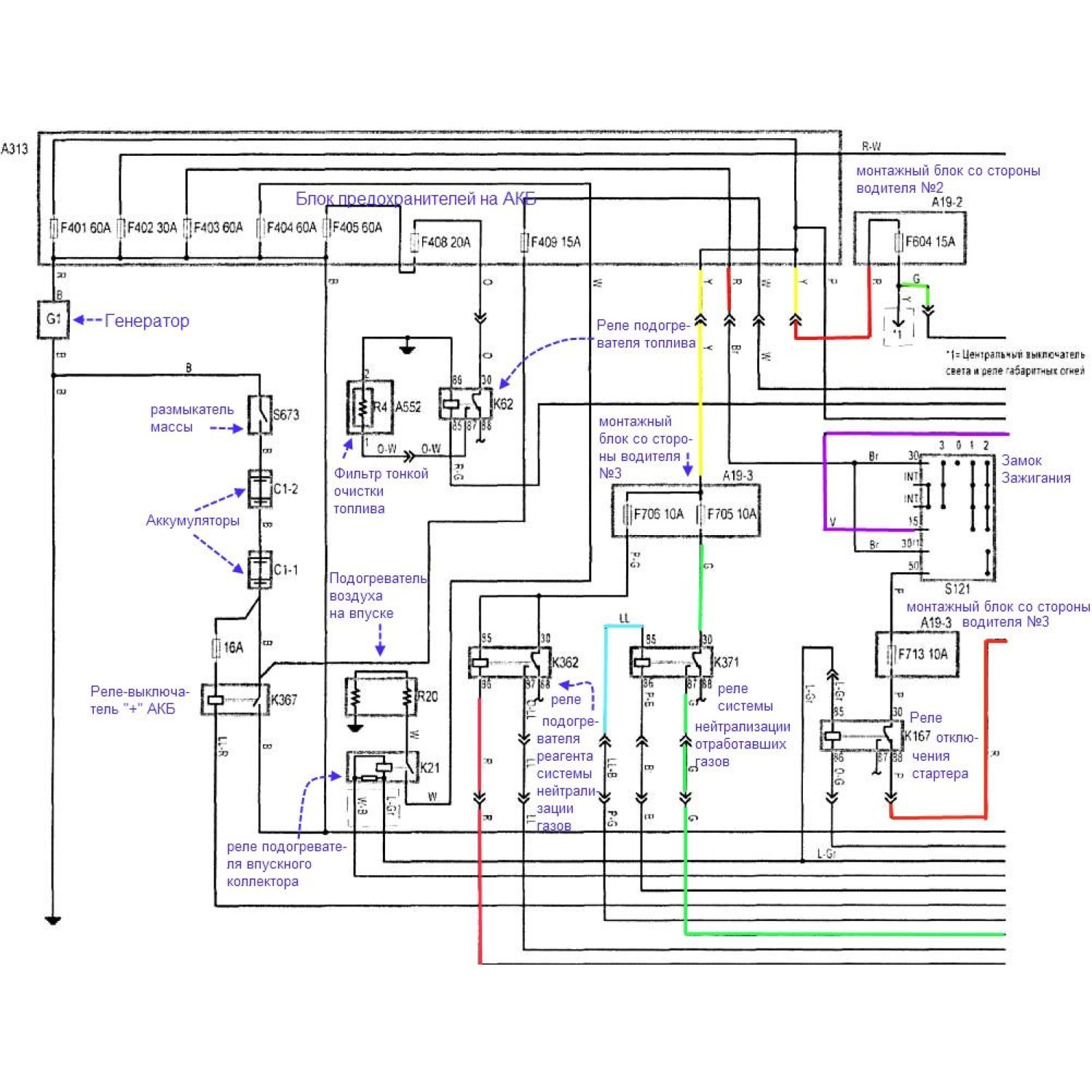

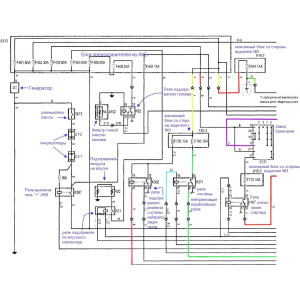

Электросхема рисунок 3

• Блок предохранителей на АКБ
• Генератор
• Размыкатель массы
• Аккумуляторы
• Реле-выключатель АКБ +
• Реле подогревателя впускного коллектора
• Фильтр тонкой очистки топлива
• Подогреватель воздуха на впуске
• Реле подогревателя реагента системы нейтрализации газов
• Реле подогревателя топлива
• Монтажный блок сос тороны водителя №3
• Реле системы нейтрализации отработавших газов
• Монтажный блок со стороны водителя №2
• Замок зажигания
• Реле отключения стартера

Источник схем сайт aubito.ru
