Замена ремней навесного оборудования на двигателе Камминз 3.8: пошаговая инструкция

Ремни навесного оборудования на дизеле Cummins ISF 3.8 живут в агрессивных условиях. Перепады температур, масляный туман, постоянные нагрузки — все это старит резину быстрее заявленного ресурса. Лопнувший ремень в дороге — это не только остановка, но и риск перегрева (встанет помпа) и разряженный аккумулятор (не работает генератор). В этой статье расскажу, как вовремя заметить износ, какие ремни ставить и как поменять их самостоятельно без ямы и специальных инструментов.

Особенности привода навесного оборудования на ISF 3.8

В отличие от старых дизелей, где каждый агрегат крутился своим ремнем, на Камминз 3.8 применен компактный поликлиновый ремень. Он приводит одновременно генератор, насос гидроусилителя, компрессор кондиционера (если есть) и водяной насос. Схема простая и надежная, но есть нюанс: если ремень слетает или рвется, вы теряете всё сразу — пропадает зарядка, тяжелеет руль и останавливается циркуляция антифриза. Греть мотор в таком режиме нельзя ни минуты.

Натяжение ремня обеспечивается автоматическим натяжителем с пружиной. Это удобно — не нужно ничего регулировать вручную. Но у натяжителя есть свой ресурс, и если он закис или ослаб, ремень начнет проскальзывать и быстро изнашиваться. Поэтому при замене ремня всегда проверяют состояние ролика натяжителя.

Кстати, сам двигатель камминз 3.8 спроектирован так, что доступ к ремню сверху довольно свободный. Менять его можно без снятия радиатора и вентилятора, что большой плюс для самостоятельного ремонта.

Какой ремень покупать и когда его менять

В оригинале на конвейер ставится ремень с артикулом, который зависит от комплектации (с кондиционером или без). Но проще ориентироваться не на оригинальный номер, а на длину и профиль. На большинстве версий Cummins ISF 3.8 стоит ремень длиной 1815 мм (профиль 6PK). Но перед покупкой лучше снять старый и посмотреть маркировку на нем, либо уточнить по VIN в магазине.

Менять ремень нужно не по пробегу, а по состоянию. Вот признаки, что пора лезть под капот:

• Трещины на наружной и внутренней поверхности. Если резина пошла сеткой или появились глубокие поперечные трещины — долго не проживет.
• Расслоение или обрыв нитей корда. Видите торчащие нитки? Ремень на последнем издыхании.
• Полировка боковин. Если бока ремня заблестели, как лакированные, значит, он трется о защитный кожух или соседние детали из-за перекоса.
• Свист при холодном пуске или под нагрузкой. Часто свистит не ремень, а натяжитель или подшипники роликов. Но если ремень проскальзывает, он тоже может издавать звуки.
• Пробег за 100 тысяч. Даже если визуально ремень цел, после сотни резина дубеет и теряет эластичность. В любой момент может лопнуть.

Покупать лучше качественные бренды — Contitech, Gates, Dayco или оригинал. Дешевый ноунейм может растянуться или расслоиться через 10-15 тысяч, и работа пойдет насмарку.

Замена поликлинового ремня: пошагово

Процедура несложная и занимает около 30–40 минут даже у новичка. Никаких специнструментов не потребуется, кроме головки или ключа на 16–17 (зависит от исполнения натяжителя) и длинной отвертки или монтажки для фиксации.

Что понадобится:

• Новый ремень (например, 6PK1815 или аналог)
• Головка или рожковый ключ на 16 (иногда на 15 или 17 — лучше примериться заранее)
• Плоская отвертка средней длины
• Фонарик и зеркало (чтобы рассмотреть маршрут ремня)

Порядок работы:

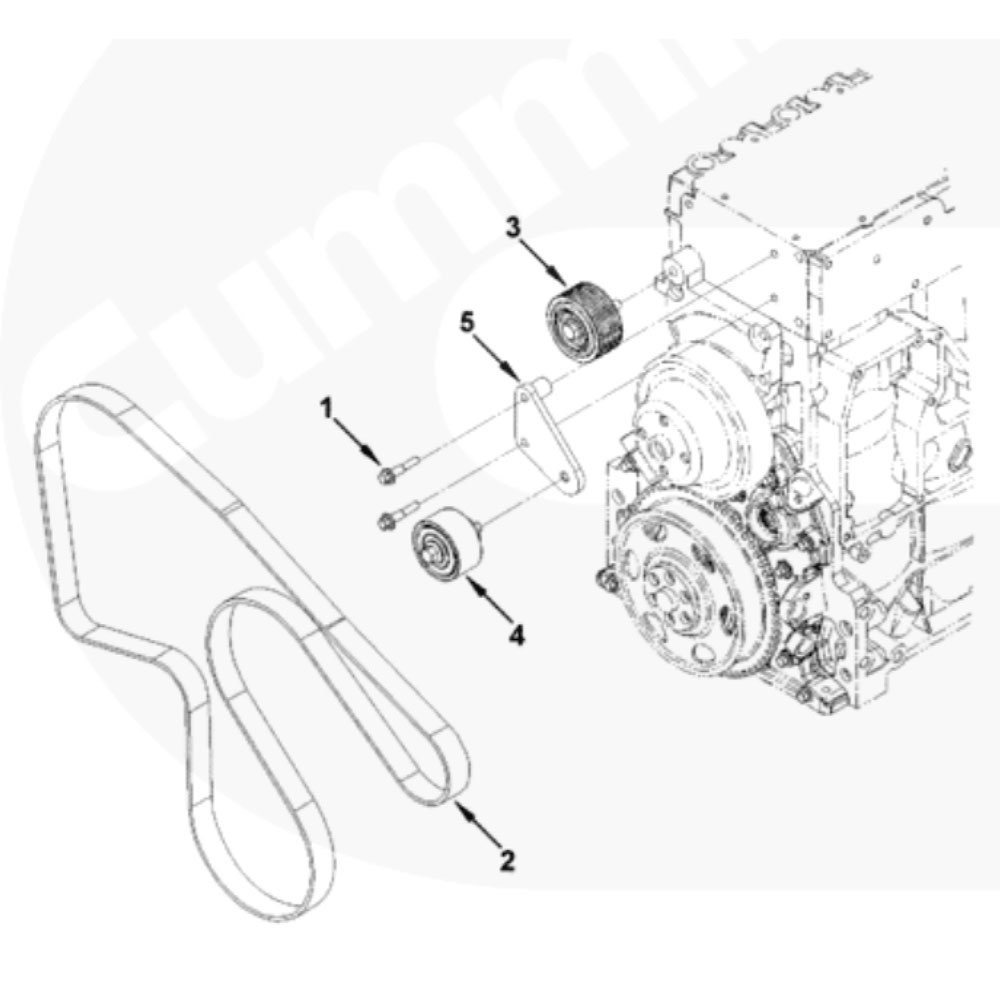

1. Снимите старый ремень. Найдите натяжной ролик — он расположен в районе генератора, обычно чуть ниже. В его квадратное или шестигранное отверстие вставьте вороток или ключ и поверните против часовой стрелки, чтобы ослабить натяжение. Удерживая ролик в отведенном положении, второй рукой скиньте ремень со шкивов. Отпускать ролик нужно плавно.
2. Проверьте состояние роликов. Покрутите рукой натяжной и обводной ролики. Они должны вращаться бесшумно, без люфта и заеданий. Если слышен хруст или есть болтанка — ролик лучше заменить сразу. Для этого придется снимать его отдельно, но это продлит жизнь новому ремню.
3. Запомните или зарисуйте схему обводки. Перед установкой нового ремня обязательно посмотрите, как он лежал. Если не уверены — сфотографируйте на телефон. Ошибка в маршруте приведет к тому, что ремень либо слетит при запуске, либо перетрется.
4. Установите новый ремень. Сначала наденьте его на все шкивы, кроме одного (обычно последним оставляют шкив генератора или насоса ГУР). Затем снова оттяните натяжной ролик ключом и заведите ремень на последний шкив. Проверьте, чтобы ремень сел ровно, без перекосов, и все ручьи совпадали с канавками шкивов.
5. Проверьте натяжение. Отпустите ролик — он должен сам прижать ремень с нужным усилием. Продавить рукой ремень должно быть сложно, но возможно. Если он болтается как веревка — либо неправильно установлен, либо натяжитель умер.

После установки запустите мотор и послушайте, нет ли свиста. Дайте поработать минуту, заглушите и проверьте, не слетел ли ремень. Если все в порядке, можно собирать инструмент и ехать.

Кстати, раз уж вы забрались в переднюю часть мотора, заодно имеет смысл проверить состояние демпфера коленвала. Если он люфтит или резина расслоилась, ремень долго не проживет из-за биения.

Нюансы и советы

На некоторых модификациях доступ к натяжителю может быть закрыт патрубками или жгутами проводов. Не ленитесь снять мешающее — это пять минут лишних, а ремень встанет ровно. И еще важный момент: не используйте острые предметы для поддевания ремня. Ножом или отверткой легко повредить резину, и новый ремень пойдет сразу с травмой. Лучше делать все руками или тупой пластиковой лопаткой.

Если после замены остался свист, проверьте, не попала ли смазка или антифриз на шкивы. Иногда достаточно протереть шкивы тряпкой с очистителем тормозов, и звук пропадает. Также свистеть может из-за подклинивающего подшипника генератора или компрессора кондиционера. Тогда ремень будет проскальзывать, даже если он новый и натянут правильно.

Итог: дело нехитрое, но важное

Замена ремней навесного оборудования на Камминз 3.8 — одна из немногих процедур, которую реально сделать самому даже в чистом поле, имея минимум ключей. Если вы дочитали до конца и разобрались в схеме, считайте, что половина дела сделана. Осталось купить качественный ремень, выделить час времени и аккуратно повторить шаги. Правильно делаете, что не боитесь лезть под капот сами — это экономит деньги и дает уверенность в дороге. А когда ремень поменяете, мотор снова будет радовать тишиной и стабильной работой всех систем.
