Камминз 3.8 маховик установка руководство по ремонту

Установка маховика — это важный процесс, который требует внимательности и аккуратности для обеспечения надежной работы двигателя. Ниже представлены подробные шаги, которые помогут вам успешно установить маховик на двигатель Камминз 3.8.

Подготовка к установке маховика камминз 3.8

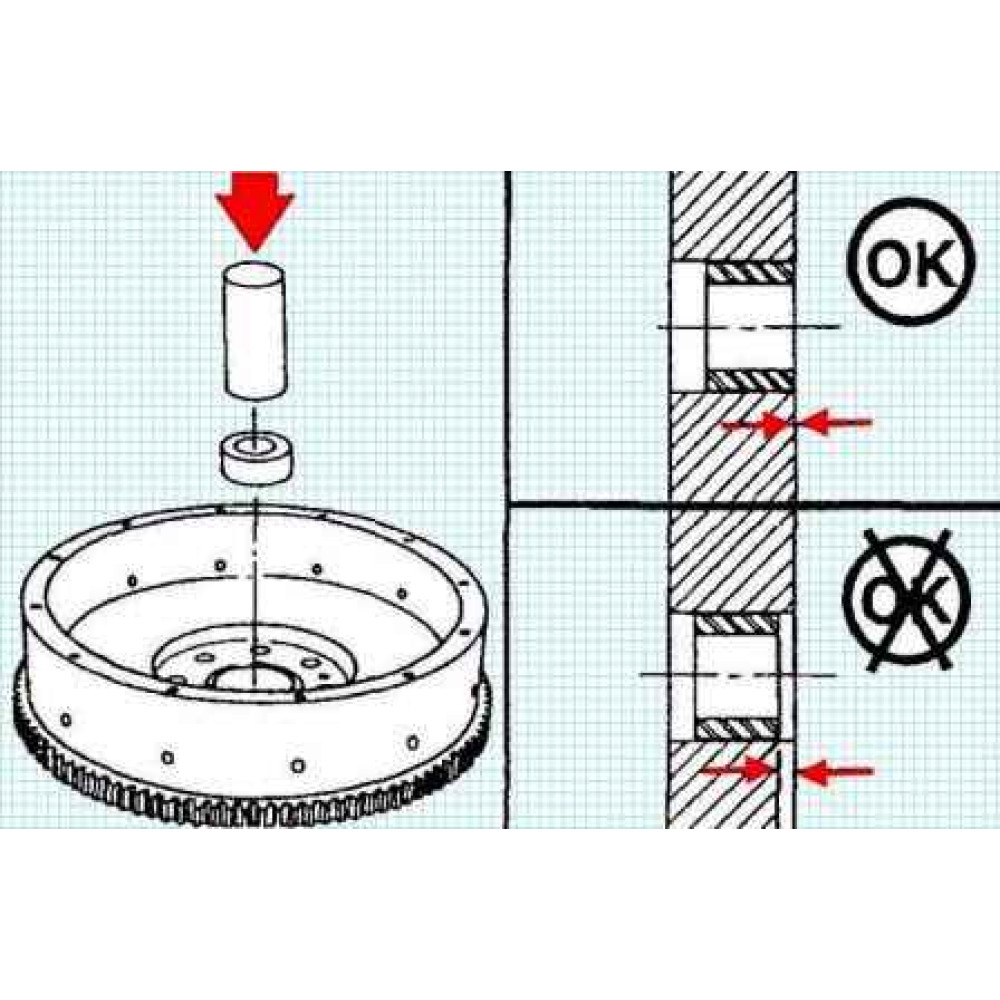

Сборка первичного подшипника. Начните с установки нового первичного подшипника. Используйте молоток и оправку, чтобы аккуратно установить подшипник на место. Это обеспечит надежное соединение и предотвратит возможные проблемы в будущем.

Установка маховика камминз 3.8

Установка маховика. Осторожно разместите маховик на первичном подшипнике, чтобы он правильно сел на место.

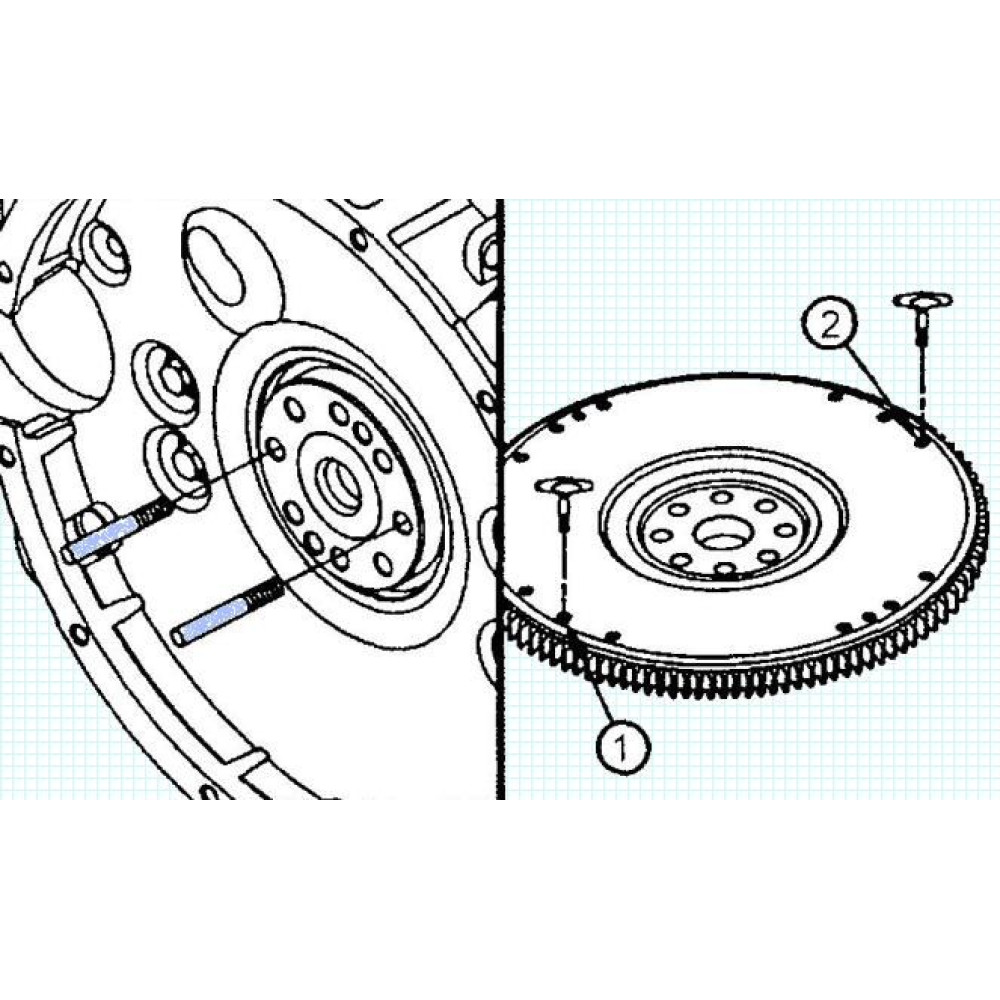

Установка направляющих штифтов. Вставьте два направляющих штифта размером М12х1,25х90 мм в отверстия фланца коленвала, расположенные напротив друг друга. Эти штифты помогут точно выровнять маховик при установке.

Проверка резьбы болтов. Если конструкция вашего двигателя включает муфту сцепления, учтите, что отверстия для крепления нажимного диска могут быть выполнены с метрической или дюймовой резьбой. Важно правильно определить тип и размер резьбы болтов, чтобы избежать ошибок при их установке.

Подготовка к установке. Установите две Т-образные рукоятки в отверстия маховика. Это облегчит процесс установки и обеспечит надежное крепление.

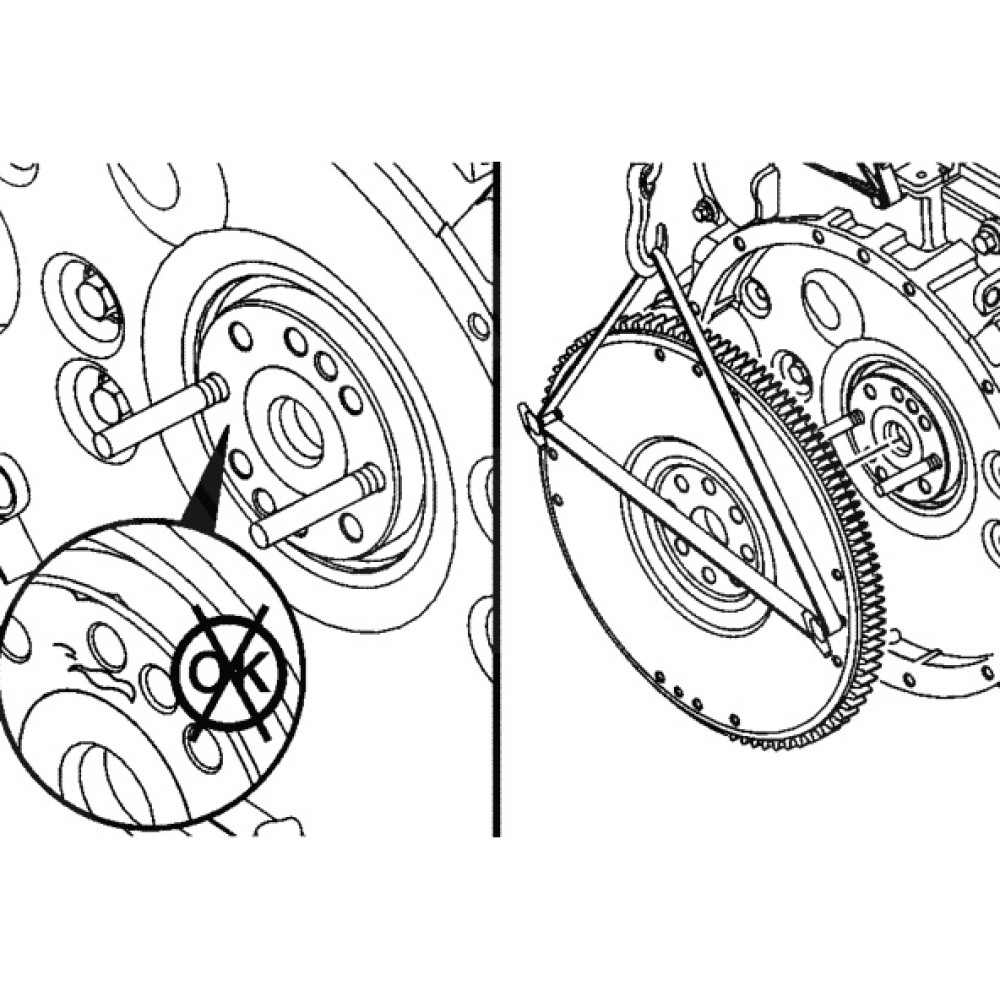

Очистка фланца коленвала. Перед установкой маховика убедитесь, что задний торец коленвала и фланец под маховик чисты. Проверьте их на наличие грязи, зазубрин или заусенцев, которые могут повлиять на правильность установки.

Установка маховика и крепление

Установка маховика на направляющие штифты. Аккуратно установите маховик на направляющие штифты, следя за тем, чтобы он правильно сел на место.

Смазка резьбы болтов. Смажьте резьбу болтов и шайбы чистым моторным маслом. Это поможет улучшить качество затяжки и предотвратит коррозию.

Закрепление маховика. Установите шесть болтов, которые крепят маховик. Убедитесь, что они надежно зафиксированы.

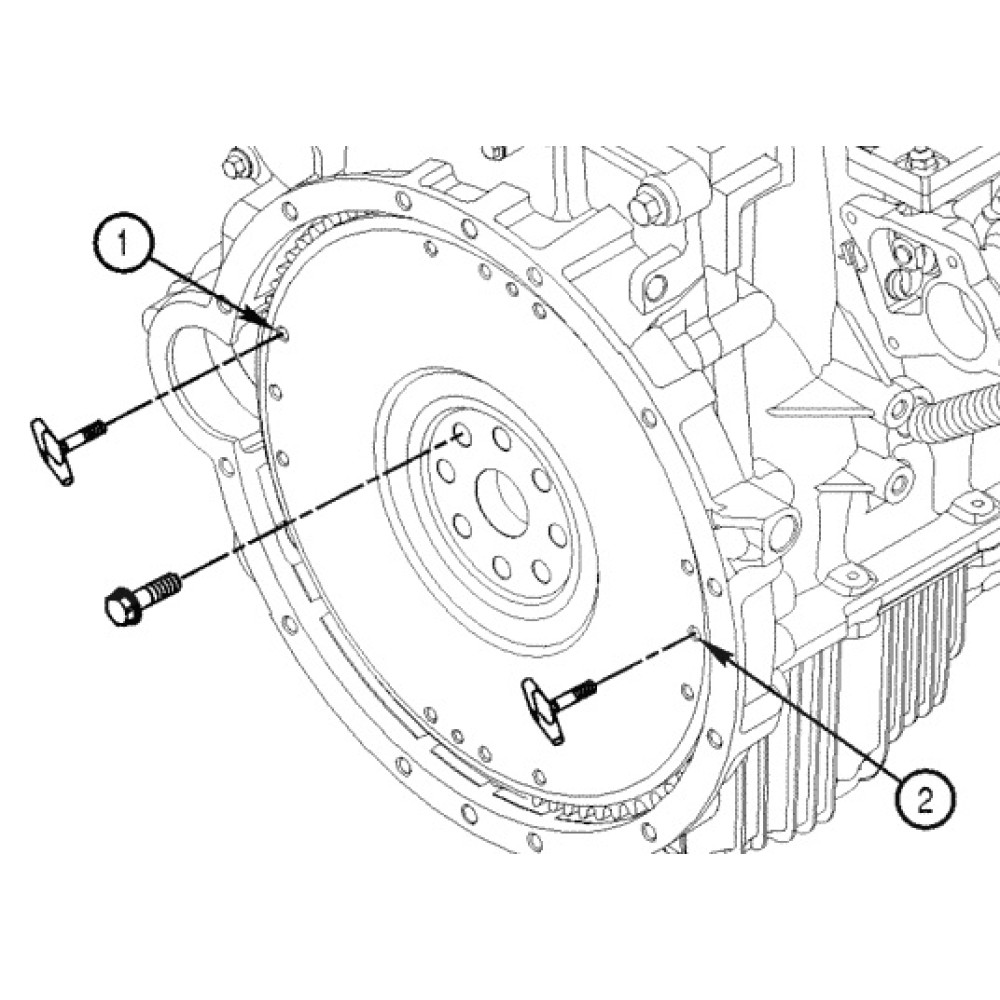

Снятие рукояток и штифтов. После установки маховика снимите Т-образные рукоятки и направляющие штифты.

Установка оставшихся болтов. Установите оставшиеся болты в отверстия, из которых были удалены направляющие штифты, для полного крепления маховика.

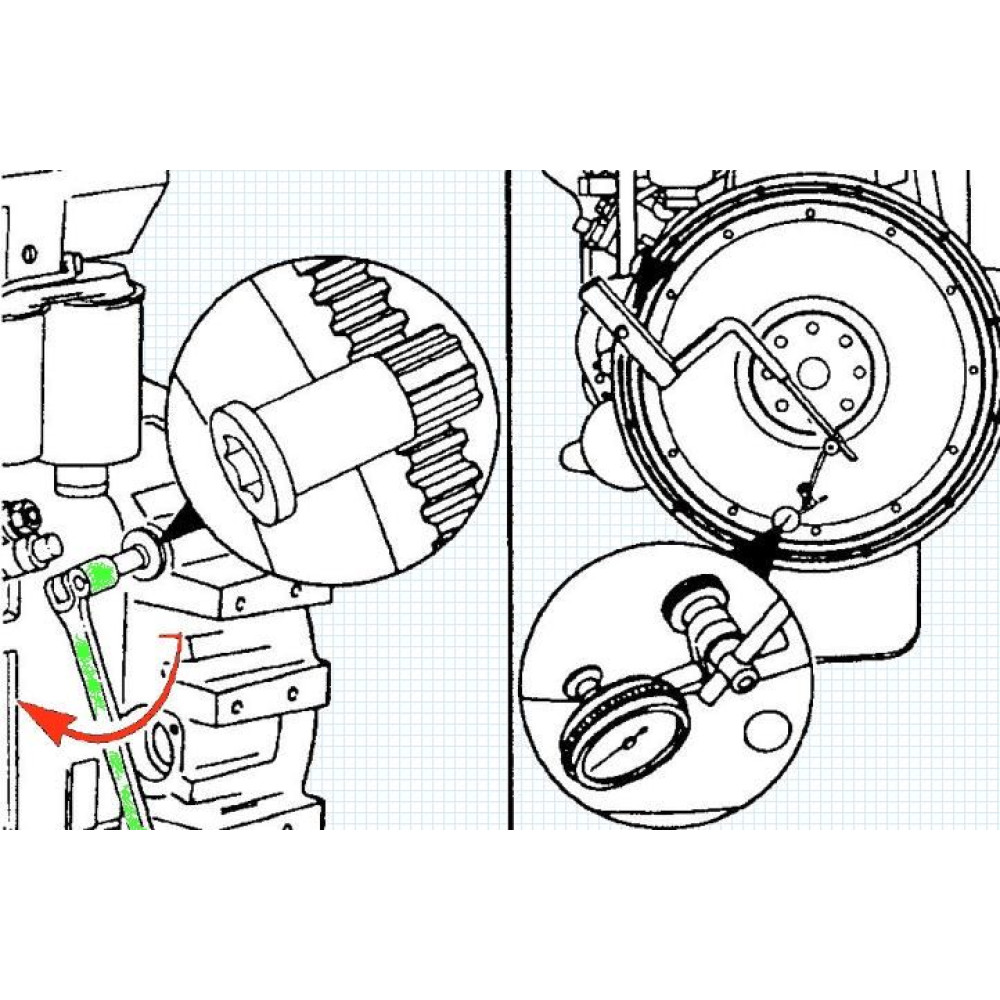

Фиксация коленвала. Зафиксируйте коленвал от проворота с помощью специального приспособления для фиксации маховика. Это обеспечит стабильность во время затяжки болтов.

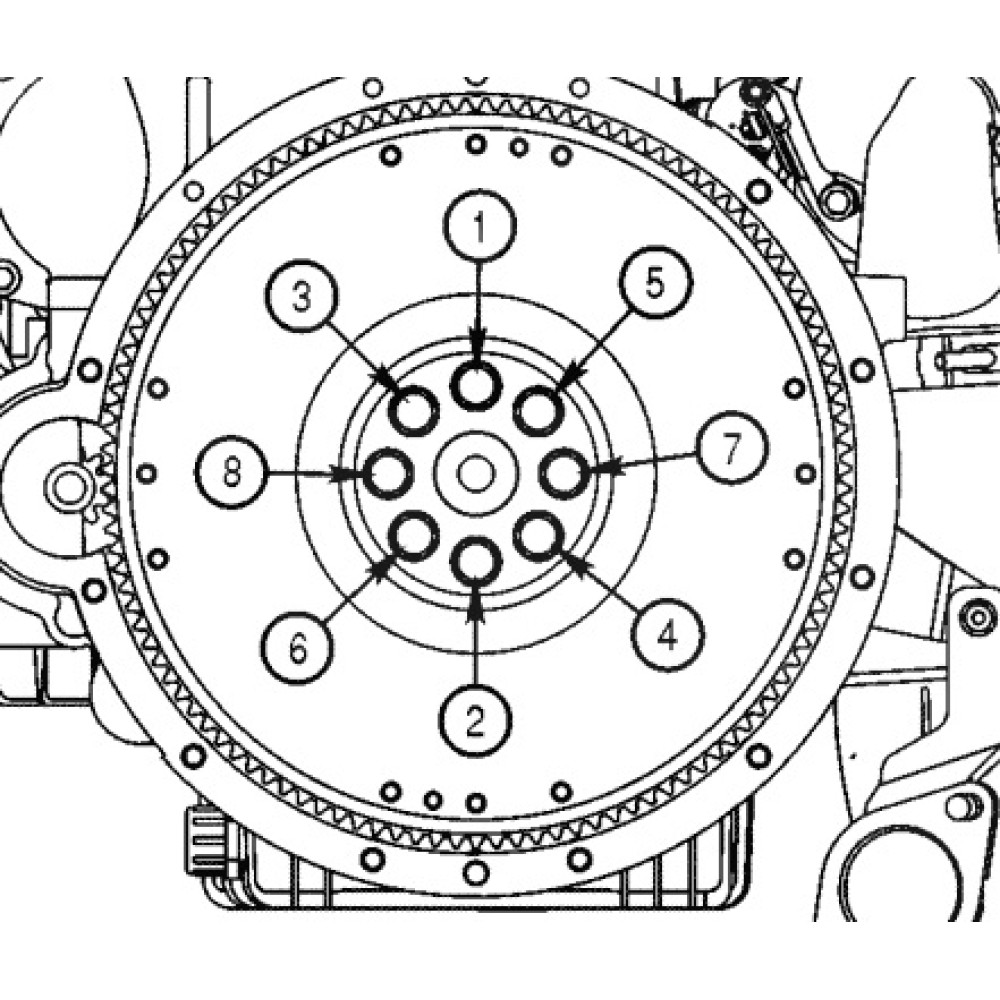

Затяжка болтов. Затяните болты в порядке, указанном в схеме. Первый этап затяжки — 30 Нм, затем доверните на 90 градусов. Это обеспечит надежное крепление маховика.

Проверка биения маховика

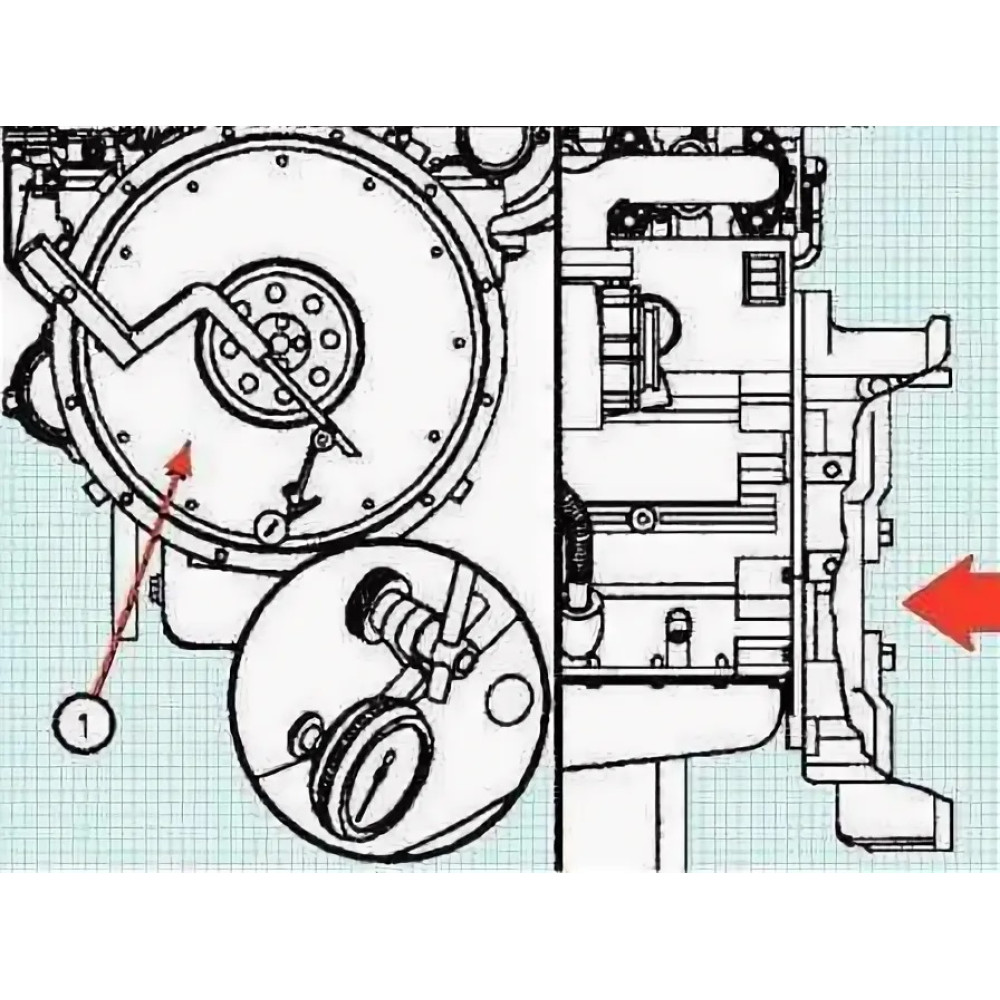

Определение биения. Для проверки торцевого биения маховика используйте стрелочный индикатор и специальное приспособление для его установки. Установите приспособление на картер маховика и закрепите датчик.

Измерение биения. Установите щуп индикатора на торец маховика, как можно ближе к его наружному диаметру. Сдвиньте маховик вперед, чтобы устранить осевой зазор коленвала, и выставите индикатор на ноль.

Проверка в нескольких точках. Поверните коленвал на один полный оборот и измерьте биение в четырех равноудаленных точках окружности маховика. Обязательно сдвигайте маховик вперед при каждом измерении, чтобы выбрать осевой люфт коленвала.

Определение полного биения. Полное биение определяется как разница между максимальным и минимальным показаниями индикатора в четырех точках измерений. Если биение превышает допустимые значения, необходимо снять маховик для дальнейшей проверки.

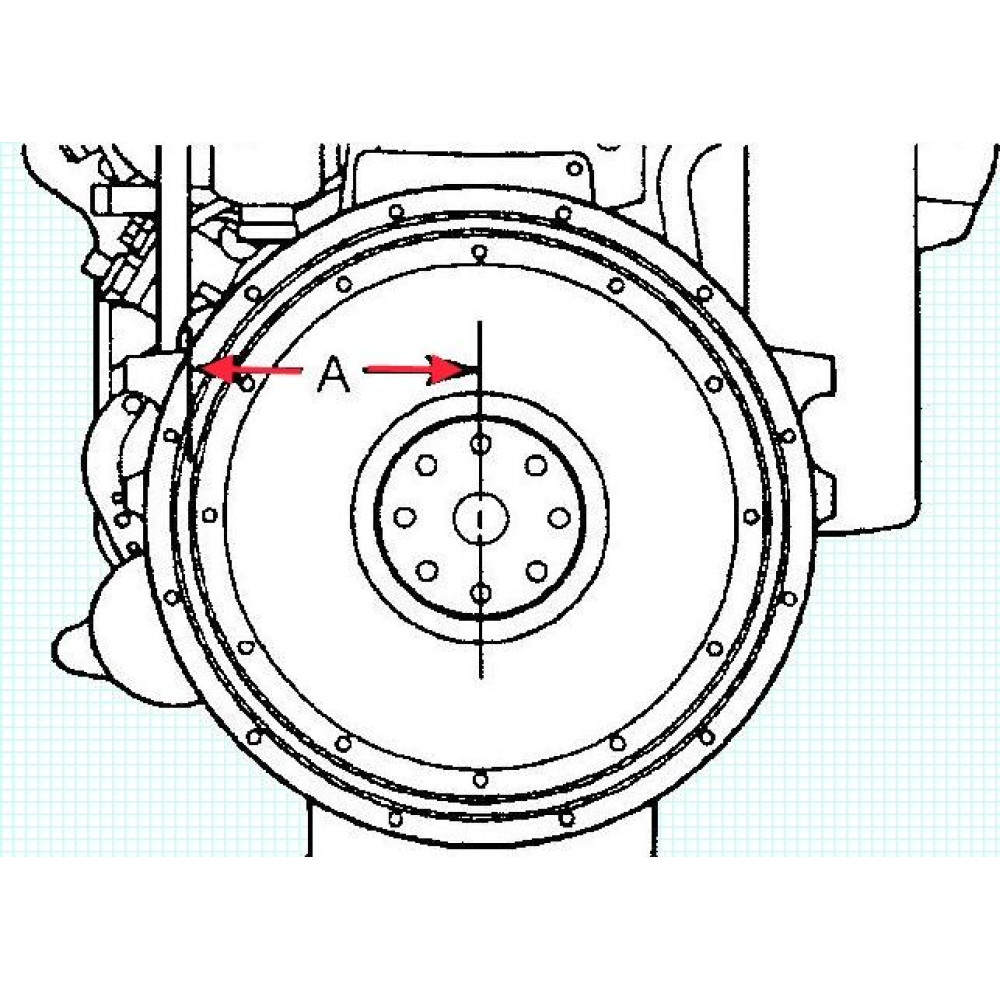

Максимальное полное биение маховика

Радиус маховика мм = Максимальное полное биение маховика мм

• 101,6 = 0,140
• 127 = 0,130
• 152,4 = 0,156
• 177,8 = 0,182
• 203,2 = 0,208
• 228,6 = 0,234
• 254 = 0,260

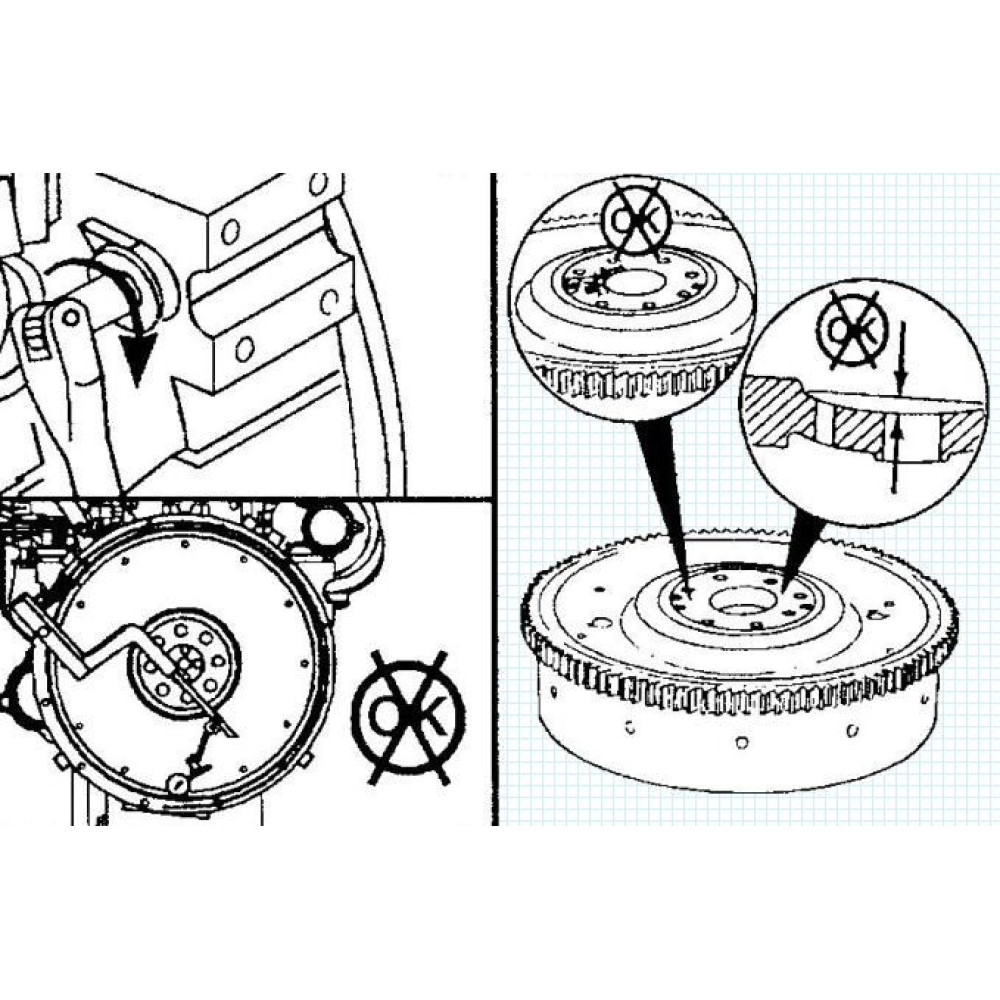

Замена маховика. Если биение выходит за пределы допустимых значений, проверьте контактные поверхности на наличие задиров, заусенцев и грязи. В случае необходимости замените маховик на новый, чтобы обеспечить надежную работу двигателя.

Завершение установки маховика cummins 3.8

Установка трансмиссии. После успешной установки маховика и проверки его биения можно переходить к установке трансмиссии. Убедитесь, что все компоненты правильно выровнены и зафиксированы.

Следуя этим шагам, вы сможете качественно установить маховик на двигатель Камминз 3.8, что обеспечит его надежную работу и долгий срок службы. Смотрите полный раздел ремонт двигателя cummins 3.8. Помните, что тщательная подготовка и внимание к деталям — залог успешного завершения работы!
