Камминз 3.8 ПАЗ Вектор 320402-05 s4168 с SCR схема системы электронного управления двигателем

Чтобы рассмотреть схему детальнее кликните для увеличения изображения. Затем нажмите правой кнопкой мыши, выберите открыть изображение в новой вкладке.

Электронный блок управления двигателем

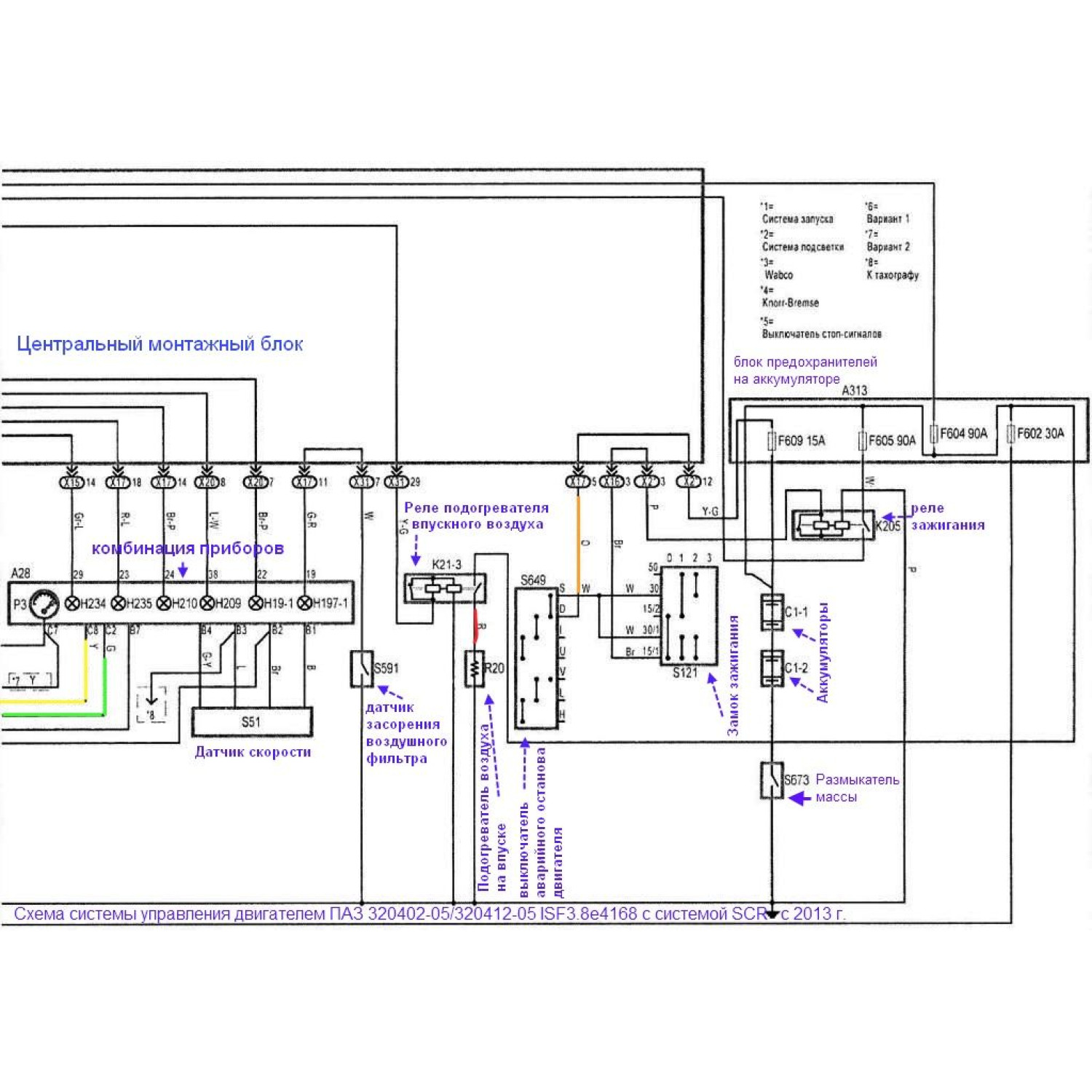

Электросхема рисунок 1

• Датчик скорости
• Датчик засорения воздушного фильтра
• Реле подогревателя впускного воздуха
• Подогреватель воздуха на впуске
• Выключатель аварийного останова двигателя
• Замок зажигания
• Блок предохранителей на аккумуляторе
• Реле зажигания
• Аккумуляторы
• Размыкатель массы

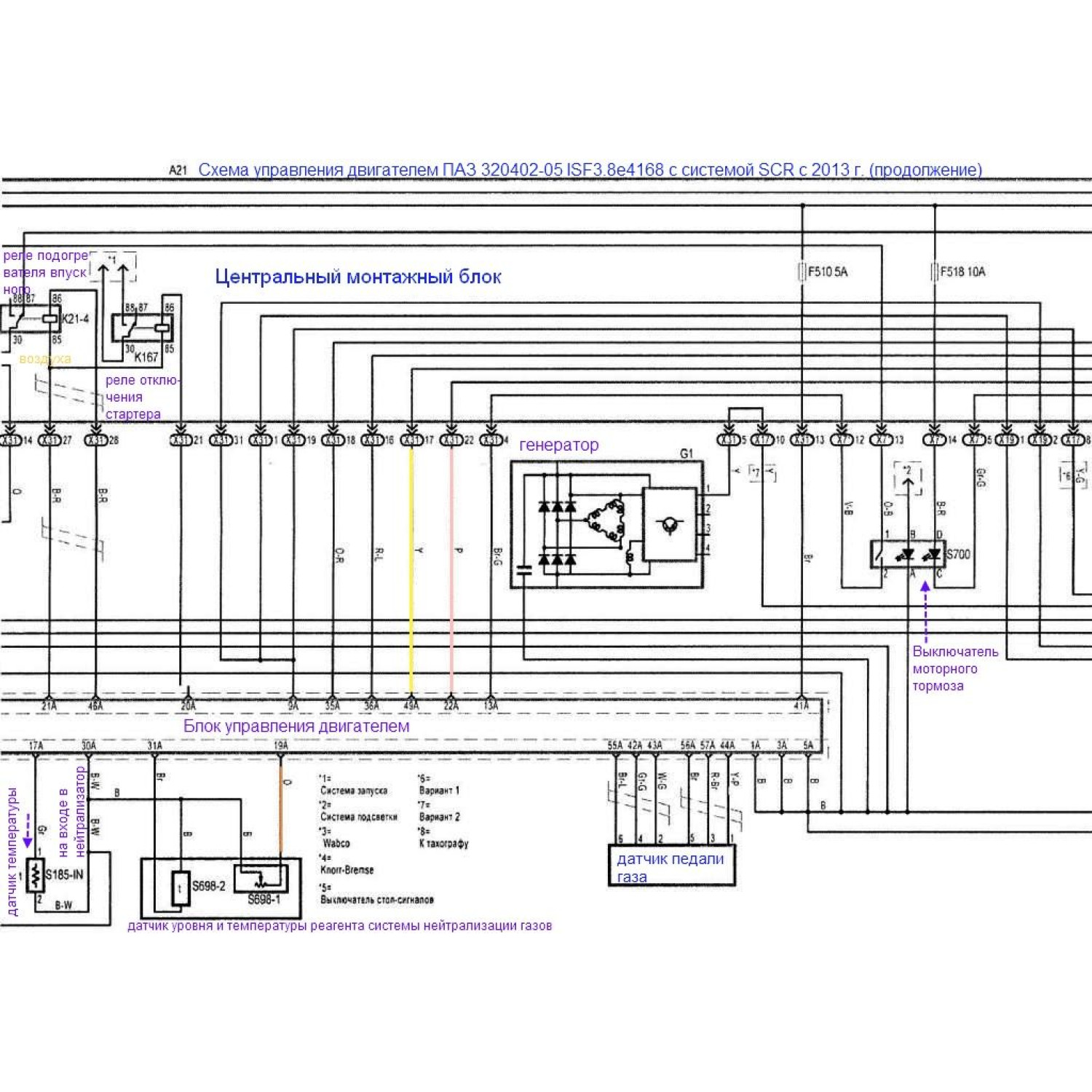

Электросхема рисунок 2

• Реле подогревателя впускного воздуха
• Реле отключения стартера
• Датчик температуры на входе
• Нейтрализатор
• Датчик уровня и температуры реагента системы нейтрализации газов
• Генератор
• Датчик педали газа
• Выключатель моторного тормоза

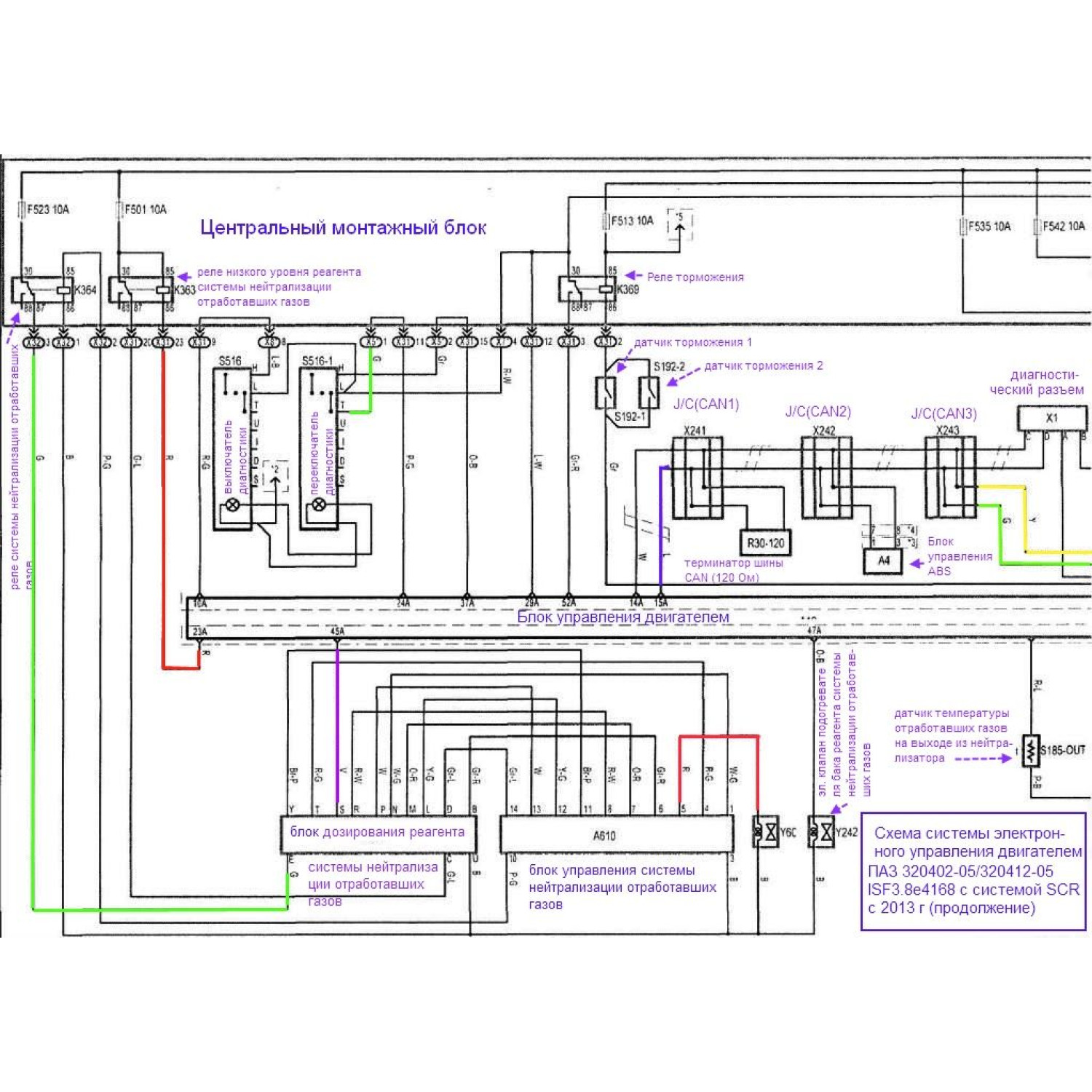

Электросхема рисунок 3

• Реле системы нейтрализации отработавших газов
• Реле низкого уровня реагента системы нейтрализации отработавших газов
• Выключатель диагностики
• Переключатель диагностики
• Блок дозирования реагента
• Системы нейтрализации отработавших газов
• Блок управления системы нейтрализации отработавших газов
• Реле торможения
• Датчик торможения 1
• Датчик торможения 2
• Терминатор шины CAN (120 Ом)
• Диагностический разъем
• Блок управления ABS
• Датчик температуры отработавших газов на выходе из нейтрализатора
• Клапан подогревателя бака реагента системы нейтрализации отработавших газов

Источник схем сайт aubito.ru
